平台化玩转桌面小机之——迷你1969、1875、3886、7294 (2010参赛作品)

wangyong423

这个想法那是相当的好

发烧二十年

散热片有点小了

82nieming

曾经这样想过  但后来自己又把自己推翻了
要做就做精品  单个的    全组合有些不伦不类的

不过坚决顶楼主   看你实现我当年的想法   哈哈

LaMer

牛线饶得有点乱。
寂寞悠扬 发表于 2010-7-24 22:36

谢谢兄弟指正。2个新增绕组圆周等分点没有掌握好，下次一定绕个更好的

呵呵正好手头有一个老式的稳压电源拆下来的铁心，不知道能不能做变压器的初级？我大约查了一下有200多圈以上，直接接到220应该没事吧，就是不知道铁心是不是整带的1472980
vipapp99999 发表于 2010-7-25 10:01

200多圈用作环牛初级，恐怕远远不够哦

我又来了，非常认同楼主的观点，A90是很实用的机箱，我DIY的一套功放用的就是A90
clarksun 发表于 2010-7-26 01:45

A90还算蛮不错，就是没有全铝的更好看

还没有进展
44061716 发表于 2010-7-26 07:20

快了 平时早出晚归、光线不好没能拍照

这么多块功放板输出共用一对输出接线柱我想应该是个难题
飞翔之音 发表于 2010-7-27 18:50

电源和保护板通用了，所以相对简单了很多

五金加工，特别是攻丝部分，希望能细细讲讲..
sexypig520 发表于 2010-7-27 19:07

特意写在了图片上了，M2.5的钻头打出底孔、用M3的丝锥在这个孔2里钻出螺纹。丝锥有普通HCS的手动头丝、二丝（就是粗丝、细丝）一套。我用的是HSS的机用丝锥，比较贵一些，但一次过掉对我个人来说可能更加方便一些

绕组切换之前串二极管啊，这样就没电弧了，电流始终有通路。
like this：
1477023
TDA-7294 发表于 2010-7-27 19:22

兄弟这个思路不错，有机会试试，不过绕组连续这么多圈数，只怕牛的体积不能得到控制，小机箱可能就困难了

看楼主的创意大家还是很肯定的就是不知散热你是怎么安排的。我倒是想玩个合变的前级望到时楼主多多指教
xzhhn2008 发表于 2010-7-27 21:12

散热器上的固定孔位与PCB尽最大可能地对应起来，所以PCB的开发时间会非常长，因为孔位可能都会不一致，还要顾及到机箱内其他配件例如开关的位置。一起学习探讨

58楼机车厂的，楼主 散热片哪有啊？
ysjfff 发表于 2010-7-27 22:16

散热器是以前论坛“清水有鱼捞”的、现在湖南爱民电子那里也有不少，可以搜搜。可别说我广告呀

牛用在3886和7294上像稍微小了点，楼主的绕线工具和我的差不多，我用的是30*2cm的亚克力，哈哈
aaazzzdiy 发表于 2010-7-28 06:05

牛小了，可惜当时没能给生个大的   不过150VA，在双AC22V下，给3886/7294在这个电压下输出峰值可能还略微有些富裕。
绕线梭是用白板纸卷起来临时做的   随心简陋了点，请多赐教

散热片有点小了
发烧二十年 发表于 2010-7-28 11:57

不挑战极限的话，这个散热器能顶过去。不过这次漆包线不够，看来不能测量极限电压下的散热器温度了。

佩服楼主的动手能力和做事的严谨态度。
值得大家学习
DAWEIZLW 发表于 2010-7-25 10:30

楼主人好技术好啊，特来学习参考！
neogeo 发表于 2010-7-25 17:36

1474440
这做法很好。学习。
hwj0223 发表于 2010-7-26 09:07

从这看出楼主是做事严谨的人
WKJ 发表于 2010-7-26 10:34

关注此工程进展，LZ继续
winxp168 发表于 2010-7-26 10:50

我觉得对于像我这样的新手来说，要学习的不仅仅是楼主的手艺，楼主这种认真严谨的做事的作风才是我们要认真学习，仔细体会的。
期待楼主继续更新。
wyouji 发表于 2010-7-27 11:57

楼主有耐心啊，慢工出细活，期待成品出来开眼
曾经来过 发表于 2010-7-27 19:01

这个想法那是相当的好
wangyong423 发表于 2010-7-28 09:50

曾经这样想过  但后来自己又把自己推翻了
要做就做精品  单个的    全组合有些不伦不类的

不过坚决顶楼主   看你实现我当年的想法   哈哈
82nieming 发表于 2010-7-28 14:52

谢谢   一起学习摸索

LaMer

续上回，几天下来，箱内布线、检查布局。没想到这些图片处理到大半夜，各位看官见谅。一次回复、杜绝口水。。。从我做起

装上机箱插座，电源1个、音箱输出4个、RCA输入2个、电源开关1个。

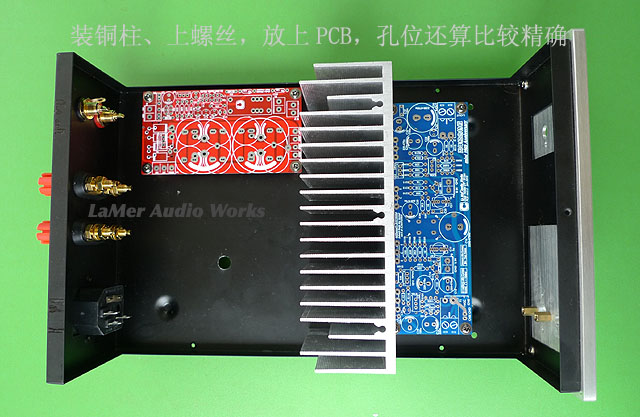

然后上铜柱、固定好PCB、散热器，大致位置确定下来，可以根据这个布局来走线。
还没有焊接、未上变压器，是因为这样弄起来不太容易挡手，相对来说方便一些。

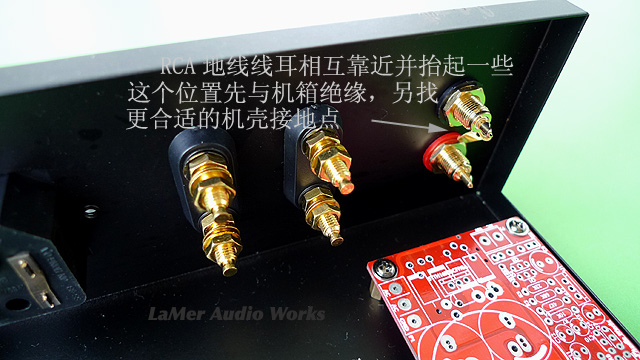

处理RCA线柱的地线接线耳，我的方法仅供大家参考。有些朋友喜欢RCA输入后地线直接、或通过其他方法接到机箱壁给机壳接地。只要效果相同，方法随意。



机壳背板看一下，小机壳，不勉强音源选择了。



是这样抬起一些



然后上锡。音频信号引线通常很细，大部分绝缘护套还不是特富龙的，所以预先上锡可以减少焊接时间，免得长时间被烙铁加热、护套缩得太狠。。。



焊上了



机壳底板贯孔分布图，这样看更清晰明了：



YLJ牛牛没有配件，咱另找更好的，不锈钢挺好，以后环牛时候螺丝不再会拧不动了，只是，好贵

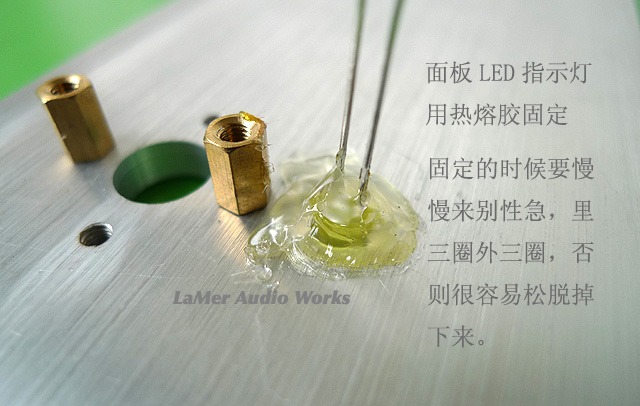

给面板按LED指示灯。胶枪40W，从内到外、一圈圈地打胶，慢慢来，固定不好胶容易松脱。松脱也没事，重新打上，但后麻烦不如先麻烦，这是我的做机原则

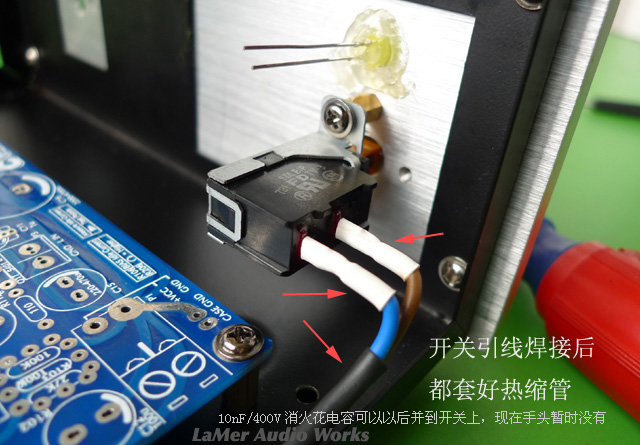

装开关、套热缩管



电源插座引线也一样处理，再推到边上，给变压器留出更多安装空间



哇噻物料一下，这次用特富龙镀银多股线，这种线外观细、但是线芯却很粗，而且容易整型。
也给套上热缩管，对对配，走线该去哪里就哪里



再放上散热器看一下，基本线都走到位了，然后定型。定型前，与散热器等高温有接触的线和热缩管部位，如果有黄蜡管，最好再套一层。图上没有，因为暂时用光了还没去买，这里先偷懒一下

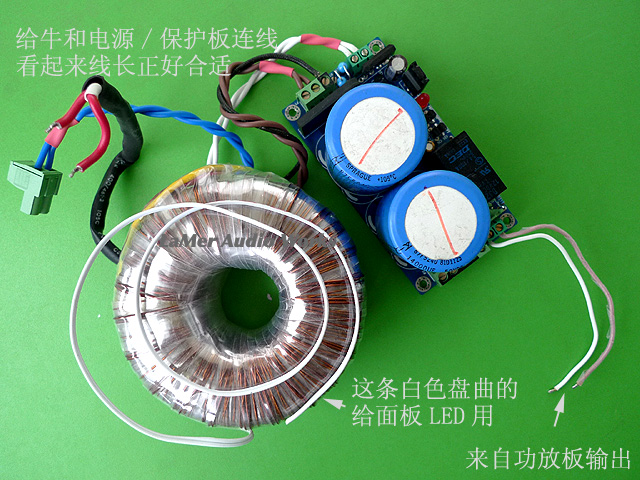

牛牛、特别设计的小巧电源板，电源板尺寸105*55mm，可以安装2个外直径35mm滤波电容，或用8个18mm直径电容组成电容阵列。保护部分则绞尽脑汁。
这种小型机箱内，保护部分与功放板分离的目的是为了给功放板留出更多的空间，功放板上的发热元件多。

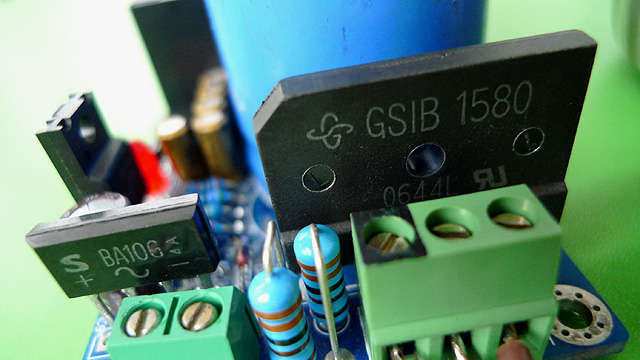

小机一般用IC功放或者低静态AB类，所以一个进口扁桥能让设计更简洁、即使扁桥不加散热也没什么问题最多温温的。但高静态或者纯甲类可千万不能这么干，必须给扁桥留出到周围元件足够的距离来增加散热器，大电流下的扁桥即使有散热器辅助散热都会变得滚烫、从而烤到电容大幅度地缩减寿命、播下安全隐患的种子。



小机也不马虎，攒的最后一对思碧81D奉献给了主滤波，拆机唉。。。新的没了。。。

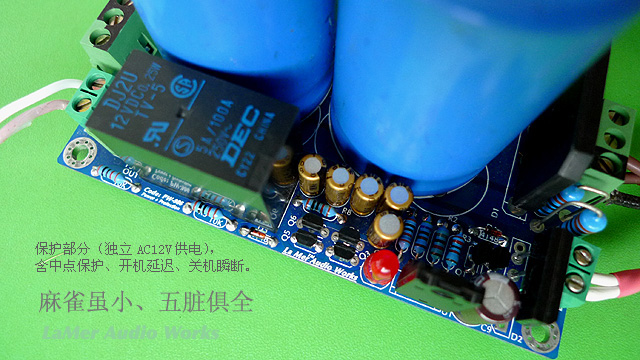

保护功能提供常见的：中点保护、开机延迟、关机瞬断。
经常看到小机箱内各种板板太多又不容易布局，为了保持整洁，索性赌一把不用喇叭保护。咱可不能这么干，俺要拉落地箱的，喇叭贵着呢

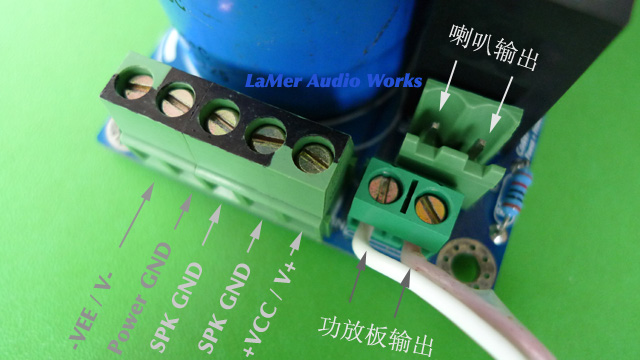

喇叭地线从电源板上直接走，为了提高信噪比

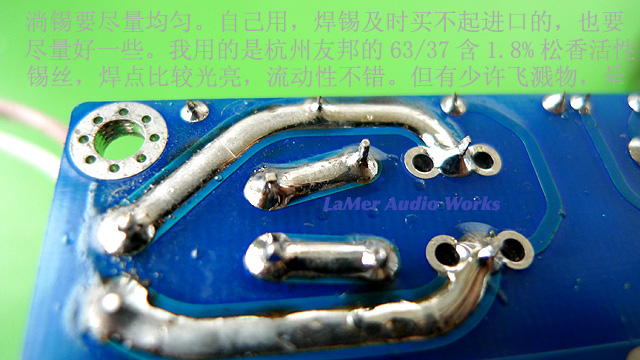

该淌锡的地方就淌上。我还是不太相信2oz（70um）的铜箔可以跑大电流应付瞬态。如果真的2oz铜箔就能应付足够的大电流，那还让玩拇指粗线材的烧友怎么活？从覆铜板上撕一些5mm宽度的铜箔下来做连接线不就可以了么？但，事实上，可能么？



晕特，放大看焊点个别还是有点大小，焊盘给锡没波峰焊均匀



看这么多，视觉疲劳了，来点儿颜色活动下眼球



继续。。。电阻是1/4W正厂昆贸，电阻腿有0.5～0.55mm直径。通常贴牌和质量不够好的电阻（假5环就不说了）只有0.4mm。

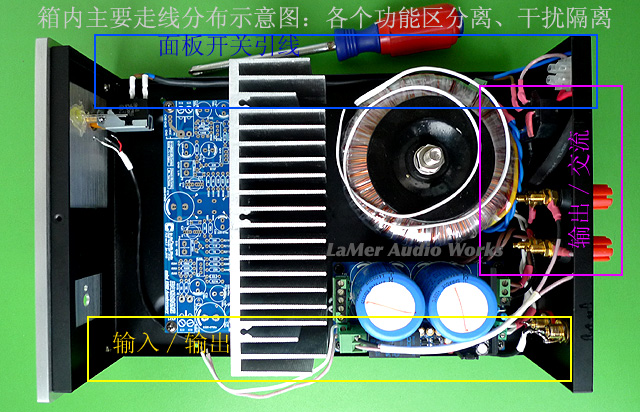

机箱内走线布局顶视图，功能区分割、交直流分离或凌空交叉



换个角度再看

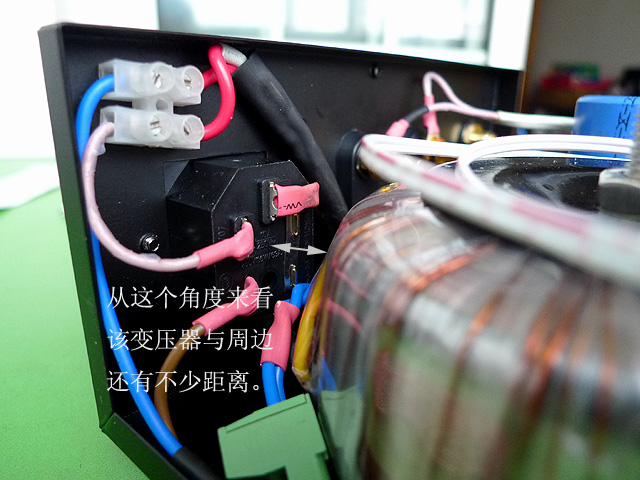

检查牛牛在牛圈内的空间



这些线有讲究



原来是凌空的，有距离。这就是给走线定型的必要性。



最后、狼藉“战场”的一角 。。。每次都这样，赶紧整理。。。

WKJ

够详细，真的是一丝不苟

sun365

手工和拍照技术不错

skj38dd

有条有序，不错。

doud

这才是高手，一丝不苟的高手

wzasl

想听哪个听哪个 安逸

阿甲1

这观念不错，期待成品

kenry

顶起 好像没有看到1969 不知道摆在哪里 其他的还要等lz快点张图片更新

LaMer

够详细，真的是一丝不苟
WKJ 发表于 2010-7-29 10:41

教科书般的叙述，真是受益匪浅，辛苦LZ了。
clarksun 发表于 2010-7-29 14:11

有条有序，不错。
skj38dd 发表于 2010-7-29 14:19

这才是高手，一丝不苟的高手
doud 发表于 2010-7-29 16:47

一起学习 这些步骤一旦反过来，可能会一团糟。和每个diyer一样，我也是从一开始很性急地开声一步步地走过来的

手工和拍照技术不错
sun365 发表于 2010-7-29 11:19

为了大家能看到最清楚。也好留个备份自己折腾起来可以方便一些

想听哪个听哪个 安逸
wzasl 发表于 2010-7-29 22:14

就是这个目的

这观念不错，期待成品
阿甲1 发表于 2010-7-30 00:25

顶起 好像没有看到1969 不知道摆在哪里 其他的还要等lz快点张图片更新
kenry 发表于 2010-7-30 03:05

快了

hao828

牛黄解毒片  LZ  这也准备DIY吗

平台化 出露端倪

boom2000

老大大作,看得精彩,不过进度慢了点!!

长城0520CH

精彩的装机教程了~~得一顶了~~

lh1771

先不看后面，我估计楼主的意思是电源共用和机箱共用，里面的主功放板是随用随换的那种，用时只需拔掉插头拧几颗螺丝就能换上，看看我猜的对不对

lh1771

11# 开怀一笑
兄台头像里那妞的身材好辣。

lh1771

这机箱怎么看着这么眼熟！不会是...，又让我有新想法了。

LaMer

牛黄解毒片  LZ  这也准备DIY吗

平台化 出露端倪
hao828 发表于 2010-8-1 02:31

呃，感谢梅雨季节，幸亏前阵子凉快，还能看到这些模样

老大大作,看得精彩,不过进度慢了点!!
boom2000 发表于 2010-8-1 21:02

不敢不敢，小作。。。小作   伏天这天气实在太热，一坐下就懒得动弹，东西就摆在眼前也懒得去冬一下

精彩的装机教程了~~得一顶了~~
长城0520CH 发表于 2010-8-2 00:28

辛苦辛苦，大热的天

先不看后面，我估计楼主的意思是电源共用和机箱共用，里面的主功放板是随用随换的那种，用时只需拔掉插头拧几颗螺丝就能换上，看看我猜的对不对
lh1771 发表于 2010-8-2 08:45

这机箱怎么看着这么眼熟！不会是...，又让我有新想法了。
lh1771 发表于 2010-8-2 09:03

兄弟好久不见。是这么理解的。机箱还是那个该死的A90
