平台化玩转桌面小机之——迷你1969、1875、3886、7294 (2010参赛作品)

BG5CJT

做的不错

小辜

漂亮

胆小子

效果如何？

胆小子

音色怎样？

孤独侠

LZ的严谨值得我们初烧学习啊

WKJ

很有创意，给楼主投票去

合家欢

厉害。果然很方便。

moqiangkai

小空间，大智慧！

niu_ji

认真学习中......

LaMer

留位编辑完更新的图片，劳请版主代为锁贴，谢谢


顺便上图现在在用的音箱和分频器，家里面积小没办法，只能瞎搞搞了一对，目的就是能把相距增加到现在的120cm。
低音国产威发、高音二手乐富豪。分频器自己整的，参数不说了反正不是倍频程的   有些许烧友家访时有听过，声音尚能“忽悠”住个把同学

各位看官见笑了，请温柔砸砖

LaMer

这个帖子本来8月份就能写完，并且计划参赛。但是没想到当时才装了1个7294模块，丽杨却把A90给停产了，而且还在他们的淘宝店里撤了架。diyer 真是弱势群体，想整点儿事儿真不容易。。。

几个月下来，一直在琢磨是否换其他的机箱，可是由于迷你1969这个火热的玩具有至少20W的静态热功耗，即使用冯生机箱、而且借助底板散热，在8月的骄阳酷暑中，也非得开盖工作才成。既然是整机设计，那么设计就不仅仅局限于把东西扔进壳里了事，还得考虑箱内干扰的分布和如何隔离，热源分布和风道走向。而且因为有了平台化置换的因素，PCB上的各种开孔与箱边有效距离都成了换箱必须考虑的因素，必须整个设计跟着目标机箱或者架构走。

单就散热和箱内热流风道来说，再好的PCB，一直都让关键元件在不合适的环境、甚至在密闭环境里焖烤着，那也绝对不是个事。不能总是提心吊胆地听歌，high 5分钟，可以去卡拉ok或者迪厅。我在家只要醒着就几乎一直开着机器放音乐，所以 。。。。

但是时来运转，12月的一天在网上瞎转，猛看到A90居然又上架了，天啦。。。立刻开工。终于日赶夜赶地把机器做完了

下面就最后一组模块，向大家汇报mini1969的制作过程。

由于迷你1969脱胎自传统的1969电路，其电源区别于现今流行的大部分功放线路供电方式，是单电源的，蛮晕的吧，但没办法，HOOD老人家创立这个电路的时候虽然风华正茂却也是几十年前了，算起来也是和咱共和国的第一代领导集体在岁数上讲差不多是一代的前辈。所以咱就将就这单电源吧。

再加上我个人自己习惯上给这个模块加上一个音乐传真A1的前级部分作为缓冲和阻抗匹配，所以这里元件准备就比较罗嗦了一些，需要3组，具体 请看图。
当然，是否加前级、加什么前级、为什么要加前级，说法太多了，大家为此经常为此争得头头是道、不可开交。我没什么话可说的，反正，我，用！诸位看官，请随意

mini1969模块的零件：



A1pre前级模块的零件：



单电源+保护的模块的零件：



有些朋友问，1969这种OTL电路，有输出电容隔离了，为什么还要喇叭保护。简单点地回答是：当自己的箱子是2万元一对的时候，你的想法会越来越保守的

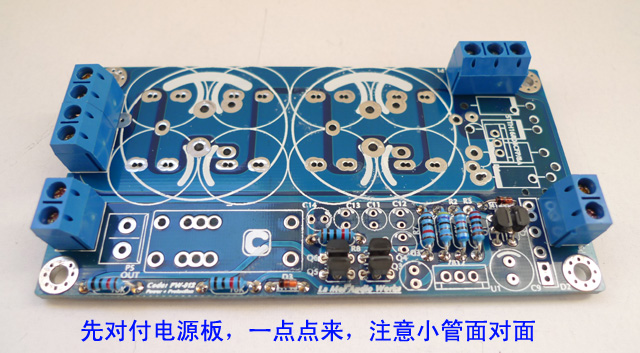

接下来老路子，万事开端，先搞电源，焊一些元件上去。。。



这个板有6个小管，面对面装、LED的平边朝向PCB边缘。如果装错不亮的话，拿下来反一下就可以了。绿色插头是可以拔出来的



三极管状的半桥，给三线转单电压带来了莫大的方便。但mini1969虽然是mini，但电流一点都不mini，夏季的时候这个桥会很热，所以，焊接的时候不要剪脚。焊接完之后，小心向外侧做一个定型，最大可能地离开滤波电容远一些，图个踏实。
另外，半桥是设计可装散热器的，看个人怎么喜欢怎么装了。
再有，由于是兼容设计，所以这个电源板其实兼容了变压器3线次级、和双线次级2种规格。默认使用半桥时候是三线的。当需要使用双线的时候，半桥不装换成4个大电流整流二极管就可以了，按照丝印的方向安装，二极管建议用6A10、至少得是5408这种。同时，次级的双线只接AC、AC这2个口子，GND口子必须留空。

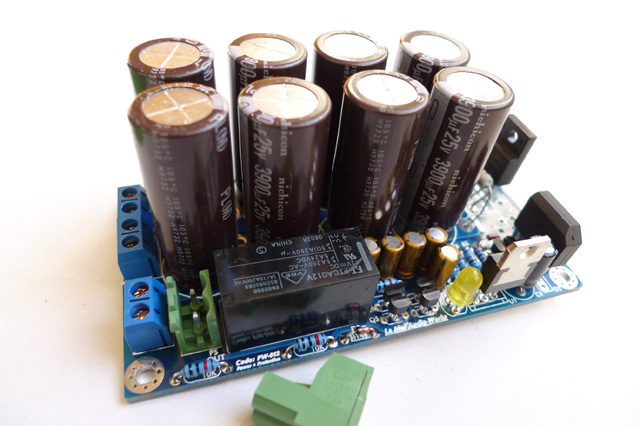

完成图看一下，装了8个滤波电容，总容量是 8*3900=31'200uF 符合甲类（甲类？类甲？纯甲？呵呵不咬文嚼字了，爱咋咋地）使用的一般要求。

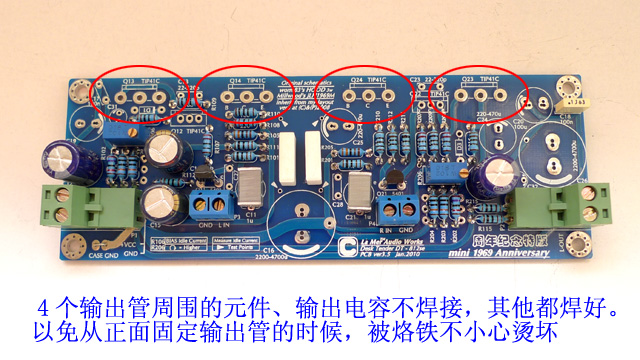

接下来整功放板，还是照例为了能先定位，把输出管周围的空间先空出来，其他元件焊好。



电阻采用等高度安装，其实主要是为了看阻值

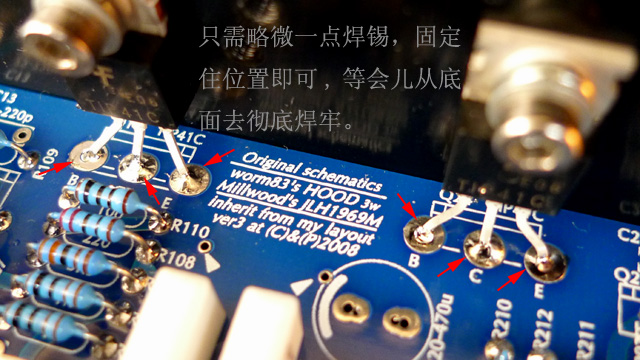

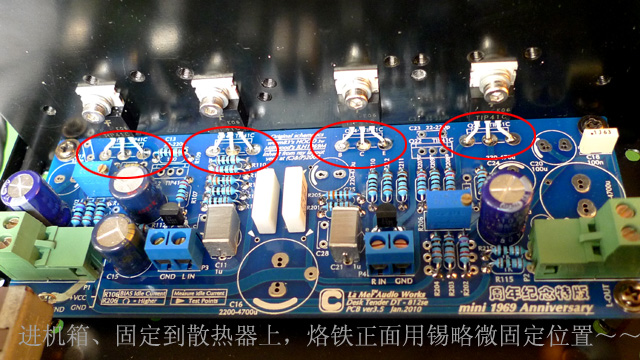

固定到散热器上去，并从PCB正面略微用焊锡把每个脚都固定好

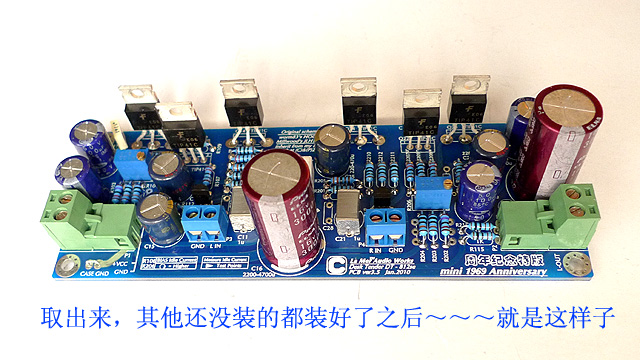

取出来，全部都焊齐了



天色渐晚了，冬天日头真短。。。



这种非常重要的信息，表格标出来是我一直以来的做法，无论是工作上、还是diy，重要信息、一目了然。
不过，表格用多了，反而会变得让读者头疼，所以，内容必须精简、一眼就明白是需要干什么、怎么干、结果会怎样。。。

2个表格，分别说明了怎么调电流、那里去检测调出来的电流。

关于机箱接地，老生常谈一下了，整个机箱内，只能有一点，是图 中这一点、或者其他一点。不能有2点，否则交流声就招来喽



分相管建议也是架高一些安装

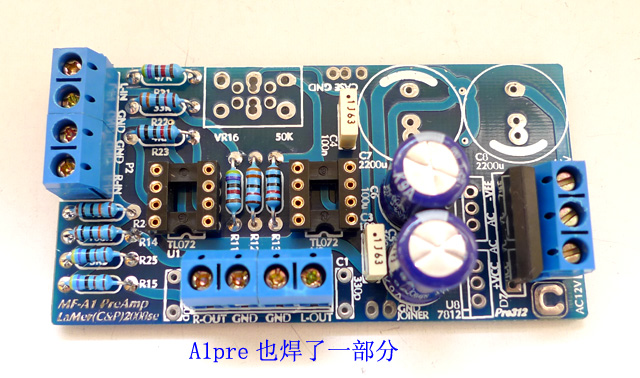

后级完成了，把A1pre也焊了一些起来，从低到高



2个低通网络的电容，如果嫌高频多，就装上。不嫌多，不装。临了，很重要的点：

参考地连起来。原因暂时不表了，得上全了基础课才说的清楚。



三端稳压IC，也尽量不剪脚安装，尤其是喜欢不换变压器或绕组凑合用双15V、双17V甚至更高的电压。夏天、、、夏天也要用的，不能以为冬天摸不到温度，就这一辈子不过夏天了，那有点儿自欺欺人，是吧船长？






辛苦了这么久，开始正式装箱了



各个监测点、检测读数的含义

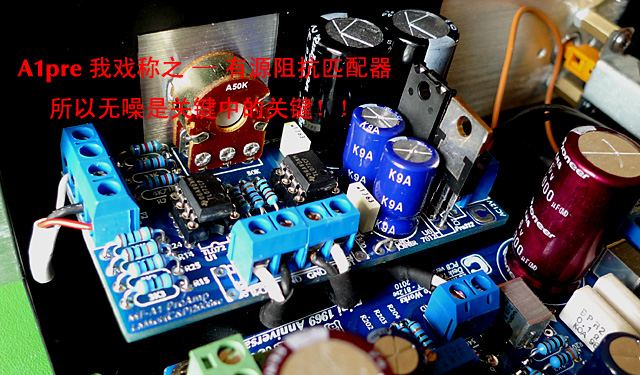

A1pre 我一直当它是一个有源阻抗匹配器 + 有缘音量电位器，很重要，声音喜欢不喜欢那是另一回事



电源部分，得益于预先的整体规划，所这个电源板的固定螺丝孔位，和之前的1875、7294、3886所用的通用双电源板固定螺丝孔位，是精确一致的，在这个位置，换上即可。。。方便。。。

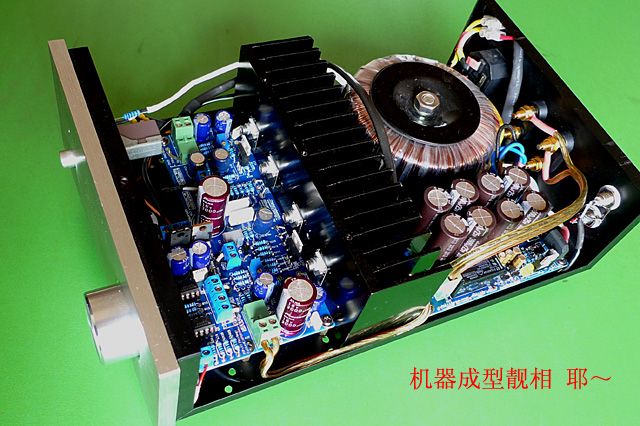

可以show了。。。左三圈、右三圈，小机也一 样可以hifi、自己玩的





至此，全部标题模块已经全 部亮相了，最后上2张最初在测试阶段时候的全家福，元件可能会略有不同
其中1875模块还没装IC，其实是拆了因为被我用万用表乱点测这测那的，烟花了一个

millerx

地板都坐满了

mwd

边学边做，佩服佩服！

LaMer

又被我看到了，哈哈
LaMer 大师的机机继续要顶。
jen8324 发表于 2010-12-21 11:06

LA大的变形金刚。。。
cxq2123 发表于 2010-12-27 17:19

不要口水     不是什么大师，论坛大师多了去了。

太详细了，非常有用，收藏了～
yuan6227 发表于 2010-12-21 14:46

果然应了高手都隐藏在民间的古话
除了佩服
还是佩服
奉为宝典
在下只有珍藏之

被狗咬了 发表于 2010-12-21 15:09

漂亮
小辜 发表于 2010-12-27 20:30

强人啊
变压器制作 发表于 2010-12-28 05:25

LZ的严谨值得我们初烧学习啊
孤独侠 发表于 2010-12-28 08:56

很有创意，给楼主投票去
WKJ 发表于 2010-12-28 09:11

厉害。果然很方便。
合家欢 发表于 2010-12-28 14:56

小空间，大智慧！
moqiangkai 发表于 2010-12-28 15:03

正在做
liyin00899 发表于 2010-12-28 16:17

认真学习中......
niu_ji 发表于 2010-12-28 19:55

地板都坐满了
millerx 发表于 2010-12-28 20:12

边学边做，佩服佩服！
mwd 发表于 2010-12-28 20:29

和大家一起摸索、相互学习制作经验心得，一起进步

太阳花的牛 漂亮哦
么尔斯代码 发表于 2010-12-27 12:35

还不错的，但是半夜时候略有些哼声

居然可以这样
midiman 发表于 2010-12-27 12:47

完全可以的

做的不错
BG5CJT 发表于 2010-12-27 17:43

版主过奖，还需要多多想版主学习

效果如何？
胆小子 发表于 2010-12-28 07:50

音色怎样？
胆小子 发表于 2010-12-28 07:50

效果差的话，就不废这劲了   喜欢厚暖也不乏分析力的声底。不喜欢那些有亮度没厚度、或者有劲道却high 10分钟就烦的声音。

我个人尽可能让器材有一定的素质，但在音乐方面比较极端，有好的音乐的话、宁可放弃1%的性能提升、哪怕再降低2%都可以，而去寻找更好的片源。生命中一部分为了音乐活着、而不是为了器材和视觉感官度活着。如有冒犯之处，请多多包涵

Lz还有不少分立模块，赶紧拿出来给大家见识见识吧
clarksun 发表于 2010-12-28 14:44

一路折腾下来有不少了，都拿出来开板版费吃不消。慢慢来，和大家一起分享

长城0520CH

还是，顶这个实在、认真的LaMer大虾

龙龙521

真漂亮  没得说

byt

菜鸟进来学习观摩中

LaMer

大家新年快乐、新年做出好看好声的JJ

还是，顶这个实在、认真的LaMer大虾
长城0520CH 发表于 2010-12-30 20:56

多谢兄弟支持

真漂亮  没得说
龙龙521 发表于 2011-1-2 12:54

多谢认可，大家一起玩的

菜鸟进来学习观摩中
byt 发表于 2011-1-2 13:16

一起学习

lamer兄做完了，我也看完了，做得很细心、详尽，特别电阻弯得很漂亮，用手弯得这样不容易，我以前是用螺丝刀柄弯的，后来改用整形器了。我也喜欢装电阻装上一点，这样虽然装的时候麻烦一些，但容易检查。
greenapple 发表于 2011-1-2 20:58

谢谢兄弟的支持。电阻手工一个个地慢慢弯的、不想用模具，听耗费时间的，但是享受制作带来的乐趣。这种做法要是量产的话就完蛋了
