平台化玩转桌面小机之——迷你1969、1875、3886、7294 (2010参赛作品)

威风堂桃源 · 发表于 2010-11-14 09:47

做个记号。

sc_xing · 发表于 2010-11-14 16:24

边学边做

zppzbs1 · 发表于 2010-11-21 13:08

楼主是个细致人，机子做的超好，有专业水准，赞一个

zppzbs1 · 发表于 2010-11-21 13:09

顺便请教一下，我的7293板总是感觉低音单薄，有没有好的解决办法

yuanb99j · 发表于 2010-11-21 19:56

看过了帮顶

pconlinecomcn · 发表于 2010-11-22 12:00

支持动手的。呵呵。

LaMer · 发表于 2010-12-20 22:25

做个记号。
威风堂桃源发表于 2010-11-14 09:47

边学边做
sc_xing 发表于 2010-11-14 16:24

看过了帮顶
yuanb99j 发表于 2010-11-21 19:56

支持动手的。呵呵。
pconlinecomcn 发表于 2010-11-22 12:00

一起学习，谢谢支持

楼主是个细致人，机子做的超好，有专业水准，赞一个
zppzbs1 发表于 2010-11-21 13:08

顺便请教一下，我的7293板总是感觉低音单薄，有没有好的解决办法
zppzbs1 发表于 2010-11-21 13:09

电路不同声音会有所不同

LaMer · 发表于 2010-12-20 22:48

本帖最后由 HQ 于 2020-6-20 21:32 编辑

机箱又有了，这帖子拖了好久，趁周末，赶紧做起来，年底前手工不烂尾

今天玩1875了，具体看图片

18P

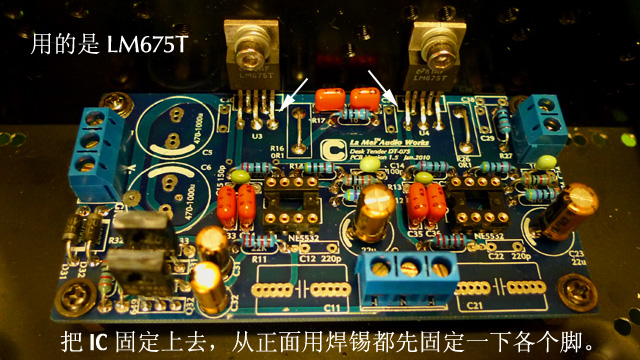

还是老规矩，准备好元件，IC采用了2个LM675T没照上去，后面有他的真容的。。。

依次焊接，还是从低到高。。。

留下IC周围的，等上好IC了再焊，免得元件被烫到

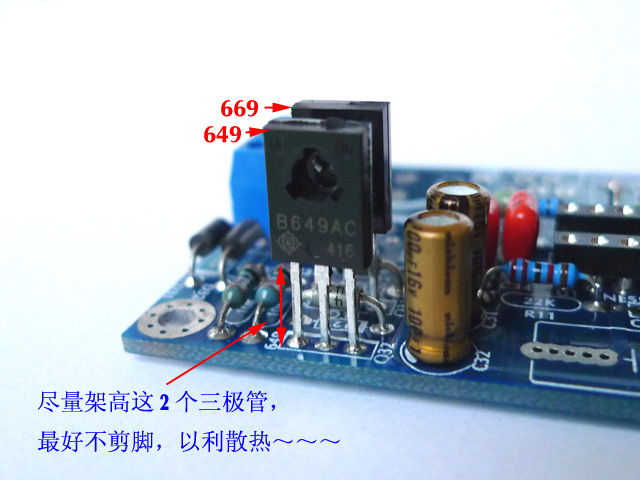

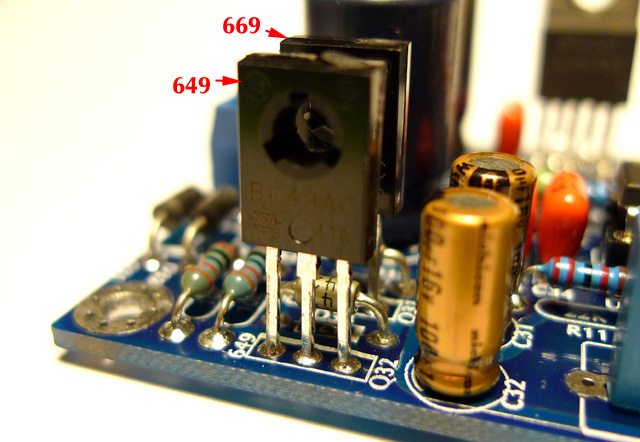

2个三极管尽量支高散热，夏天。不剪脚那最好了

冬天的白天真短，下午4点就黑得几乎看不见了，只能继续在灯下继续。

现在把PCB固定到机箱里去，和散热器的螺丝孔位置比照一下，不对的话，底板开孔位置需要调整

上IC，固定牢，不要跑

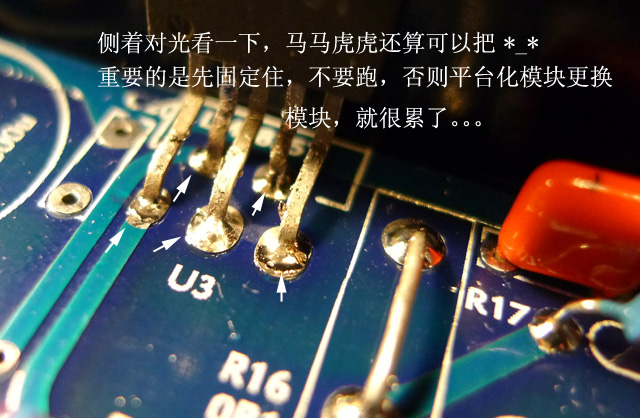

IC脚上先从正面点一下锡，固定牢即可

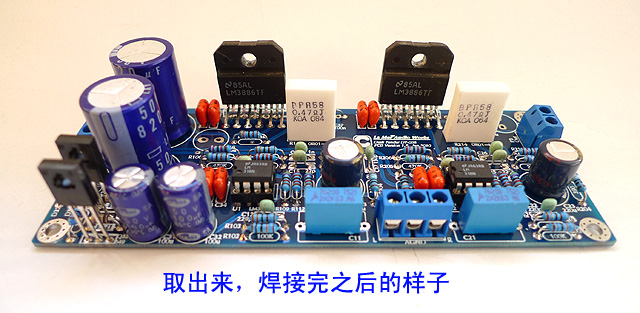

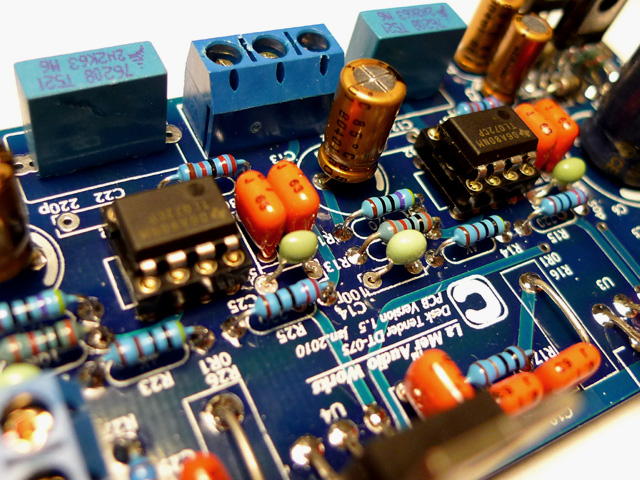

再取出来，焊接完，样子还是不错的。不过，样子不是最重要的、声音最重要，不然就瞎忙乎了

我一般是选择这里机壳接地的

稳压管、二极管的方向不要装错，三极管位置也千万不要装错，否则会烧三极管和稳压管的～～～

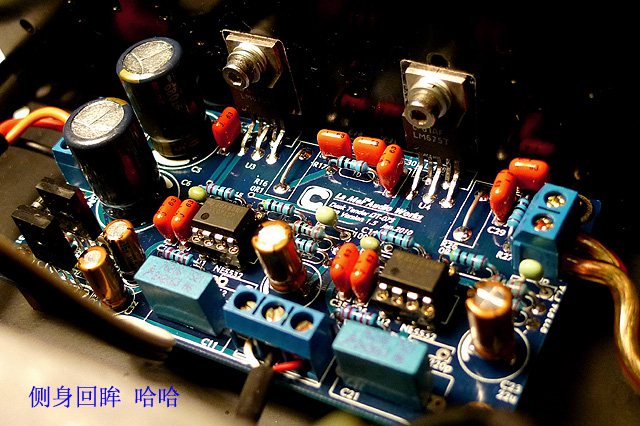

显摆完装箱、接线，简单了，不过电源线别接错，标注备查。。。

再来一张

好累，等下继续去导出3886的图片，想起来就晕，弄照片比装机器还麻烦。。。

长城0520CH · 发表于 2010-12-20 23:17

楼主是个很负责、很严谨的人，顶这个帖子，不要沉了

wyouji · 发表于 2010-12-20 23:42

我还琢磨呢，以la大做事的作风，这个帖子怎么会烂尾呢。支持la大，坐等更新。

爱酒先生 · 发表于 2010-12-20 23:50

佩服楼主的一丝不苟！

yangnibin · 发表于 2010-12-20 23:57

哦！看到老大更新照片了！要我像你这么做的话！我非得吐血

LaMer · 发表于 2010-12-21 10:50

楼主是个很负责、很严谨的人，顶这个帖子，不要沉了
长城0520CH 发表于 2010-12-20 23:17

我还琢磨呢，以la大做事的作风，这个帖子怎么会烂尾呢。支持la大，坐等更新。
wyouji 发表于 2010-12-20 23:42

佩服楼主的一丝不苟！
爱酒先生发表于 2010-12-20 23:50

哦！看到老大更新照片了！要我像你这么做的话！我非得吐血
yangnibin 发表于 2010-12-20 23:57

多谢支持、一起学习

先复杂，后简单的。因为是平台化，所以，为了以后能够只需要动动螺丝刀更换模块来玩的话，PCB对应散热器、机箱的准确程度是关键，但也不必要过夸大，其实操作起来很快的。

有时候对这些事情多想了，反而会遏制自己的动手热情。但回头问一句，不管动手的结果好看不好看，喜欢diy却不动手，那叫什么？难道叫忽悠吗？

LaMer · 发表于 2010-12-21 10:51

本帖最后由 HQ 于 2020-6-20 21:35 编辑

第一个7294、第二个1875都已经完成了。今天继续3886模块，平台化，第三个模块。共17P。

还是准备好元件，IC采用LM3886TF白字，本来做了一个了，但是没拍照，只好弄下来继续用

OP用的是白字老版LM318N，也是最后2个，显摆一下算了。。。

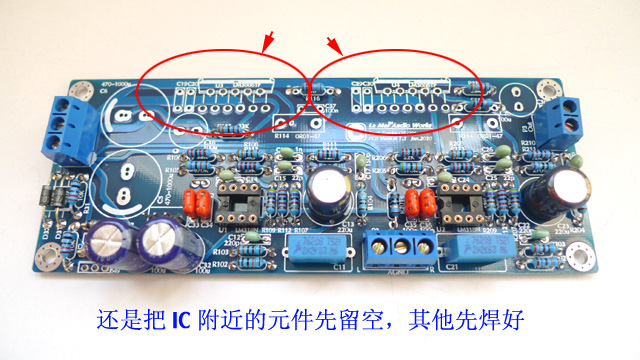

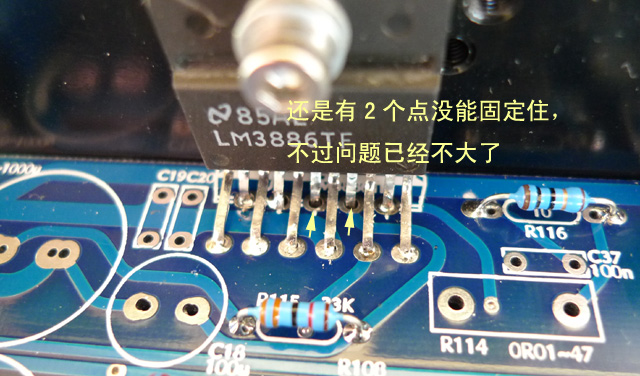

还是一样操作，为了上散热器从正面点锡方便，把IC周围元件暂时留空

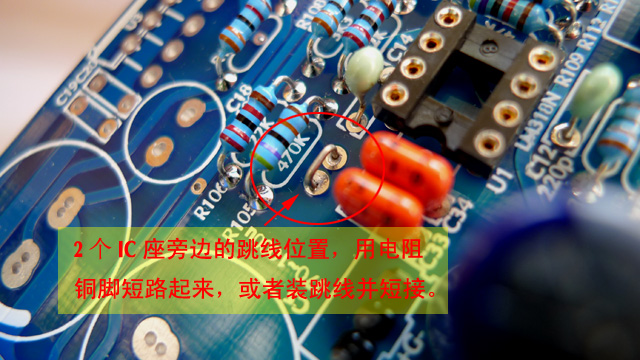

运放旁边有2个跳线位，是给运放消振的，用导线短路或者装跳线连起来，这里是导线短路了，有2处，可别漏了。。。

P1旁边同样设置了机壳接地跳线，这里也习惯了直接连起来。

机壳接地其实最大的作用是让散热器、电位器外壳接地，来消除整机的交流声。机壳接地只能接一处，否则多点机壳接地反而形成了环地会引进交流声，变得得不偿失。

机壳接地通常做法是电容地接机壳、或者RCA地接机壳，但是这个电容地、或RCA地接到机壳之前总是要找点，而且有时候要采取一些额外措施，例如串10欧电阻、串二极管电容等等。根据自己这么些年折腾下来的精力，发现找点比串什么效果更好。实在找不到点了，再去费劲串东西。但回过头来，串点儿什么之后，还得一样找点。

废话不多说了，论坛潜规则，文字几乎没人看即便是人命关天，还是看图吧
