平台化玩转桌面小机之——迷你1969、1875、3886、7294 (2010参赛作品)

mjsong · 发表于 2010-7-22 22:55

我也有同样的打算（我考虑的是耳放）
电源功率输出都可以共用用继电器或是切换开关切换
音量电位器也打算共用，不过不打算切换了，电位器输出接1K电阻到各功放输入，不知道是否可行？
就是功率管切换不方便，不赞成切换，浪费点就浪费点，只要散热片有地方安装。

放大器电压增益要一致，否则切换比较有失公允。
能够类似模块化设计最好。曾考虑提议论坛出标准，电源电压，增益，线路板尺寸，输入输出口位置，功率管位置…… 总感觉自己考虑不周，一直没说。

songrisi · 发表于 2010-7-22 23:04

不好意思，我在论坛回技术贴的多，做我们这一行的也是做到老学到老！看了楼主的帖确实也是位能人！以后多多指教

ou882 · 发表于 2010-7-23 00:39

楼主的1969早作好了，就是找不到合适的牛和机箱，放一边睡觉了，看看能学点什么对我有用的

hao828 · 发表于 2010-7-23 01:51

LZ平台化运用到DIY 也算是剑走偏锋不过对于我等不会绕牛的兄弟来说也算是个挑战

开怀一笑 · 发表于 2010-7-23 09:24

我的想法是，电源、整流、滤波都可以共用，前级最好不加在里头，搞纯后级多好阿！

LaMer · 发表于 2010-7-23 09:28

我也有同样的打算（我考虑的是耳放）
电源功率输出都可以共用用继电器或是切换开关切换
音量电位器也打算共用，不过不打算切换了，电位器输出接1K电阻到各功放输入，不知道是否可行？
就是功率管切换不方便，不赞成切换，浪费点就浪费点，只要散热片有地方安装。

放大器电压增益要一致，否则切换比较有失公允。
能够类似模块化设计最好。曾考虑提议论坛出标准，电源电压，增益，线路板尺寸，输入输出口位置，功率管位置…… 总感觉自己考虑不周，一直没说。
mjsong 发表于 2010-7-22 22:55

#36楼草草说了一下以前折腾4路切换的难度，这里如果是耳放的话，如果只有2路，那么展开说一下。

耳放相对功放来说，电流较小，输入输入都可以同时通过1A继电器来切换。最大的问题是电源和地线的切换，关键是地线切换的时间点掌握；还有个前提是线路中没有或者非常少MOS器件，否则为了避免被不必要的击穿，地线的切换时间点，必须掌握在电容放电干净之后、再次上电之前。如果不能通过模拟电路来控制的话，那么通过单片机来切换、一堆的比较器是必须的。另外，地线无论是哪个时间点上，信号输入、电源输入的地线都无论如何不能开路，很危险的。

至于可能会有朋友想，所有的地线都连接在一起好了，那样不就简单了么？呵呵，有兴趣的话，可以多试试的。地线上的内容真的很多，有时候会变得很要命

不好意思，我在论坛回技术贴的多，做我们这一行的也是做到老学到老！在我心里没有灌水这个词语！还有看了楼主的帖确实也是位能人！以后多多指教
songrisi 发表于 2010-7-22 23:04

谢谢兄弟，一起折腾的，相互学习、共同提高

楼主的1969早作好了，就是找不到合适的牛和机箱，放一边睡觉了，看看能学点什么对我有用的
ou882 发表于 2010-7-23 00:39

可以试一下12V开关电源，尽管我个人不太推荐，但用起来比放着睡觉强

LZ平台化运用到DIY 也算是剑走偏锋不过对于我等不会绕牛的兄弟来说也算是个挑战
hao828 发表于 2010-7-23 01:51

没想过这么高深的问题，只是想把多年折腾比较下来一些好听的线路，转成厂板，完成心愿，赏玩线路声音的同时、能够大幅度地减少外围投入、同时做出来的机器外观、内部都过得去、整体底噪能够很好把握、同时模块之间置换非常方便（动动螺丝刀就可以几分钟内搞定）、模块存储空间也同时大幅度减少用一个抽屉就能装下。

无心则道 · 发表于 2010-7-23 09:28

我也想搞个7294/3886/分立功放切换，但是还没想好如何切换，是输入、输出、电源一同切换呢还是只切换输入输出？

mjsong · 发表于 2010-7-23 12:00

我真的没打算连地线也切换了。一点接地，一路工作时另一路的电源和输出都断开了。等于天线接在地线上，收到的信号都入地了，没有干扰。（曾将一根电线接在功放地上，未发现信噪比恶化。）

我只打算用两路切换，做AB比较就好。其他的考虑用同样模块化的板子，真想比较，拆开动几颗螺丝就行。像电脑一样可以升级。
两路的功率管也用线接在接线端子上，不是很信任接插件。

简单点切换开关那里不会太乱。我只打算切换电源和输出，耳放用四刀三掷的波段开关就好了，空一掷做电源关使用。

连环腿 · 发表于 2010-7-23 12:17

继续等图

HDIY · 发表于 2010-7-23 12:35

42# LaMer
以小生之见，像“看直播、帮顶、等图。。。。。。”这些回复，也不能一概而论说是恶意灌水，因为坛里像我等初级菜鸟还是不少，他们现在正是学习阶段，也没有自己的观点提出来，又想向楼主学习，不“占位”，怕以后找不到这个贴子啊。

zj941 · 发表于 2010-7-23 14:47

我曾经有过想法，将楼主的7293 和3886装到一个机箱内，不过没有想到切换，而是想到了分频，让两套系统分频后同时伺候高中音，和低音，但最终因为分频的方案，搁置了。
顺便也有两个小机箱，于是乎将套件分装在了两个机箱内PK，呵呵，已经交过作业了
在此向楼主学习一下

ap123 · 发表于 2010-7-23 16:16

不错哦。。。绕的很好看。。

skqh · 发表于 2010-7-23 16:31

"平台化"是个好主意

省时省事,方便尝鲜

ztdn0315 · 发表于 2010-7-23 17:44

我来水一下，这多功放放在一个箱子，是我目前最最希望的，原因是功放太多了，１８７５／７２９４／３８８６／STK厚膜，这个有三个机子／TDA1521/TDA2030/。。。。。希望放在一个箱子里的最直接原因是LP认为功放太多了，要扔几个，所以。。。。。。

mysogogo · 发表于 2010-7-23 17:58

占位等。。

mjsong · 发表于 2010-7-23 18:44

一台机子里塞太多功放不好，何况你选的功放供电电压并不一致，只会让你的机器变得没必要的复杂。

hao828 · 发表于 2010-7-24 16:55

一台机子里塞太多功放不好，何况你选的功放供电电压并不一致，只会让你的机器变得没必要的复杂。
mjsong 发表于 2010-7-23 18:44

不是一台机器装N多个功放而是拆下一个功放板再装进一个功放板

sunmin19620571 · 发表于 2010-7-24 19:32

卖牛和机箱的可要不高兴了

。

yangboxp · 发表于 2010-7-24 21:24

做了楼主的1875 很喜欢帮顶

LaMer · 发表于 2010-7-24 21:47

本帖最后由 HQ 于 2020-6-20 21:23 编辑

乘着今天周末、又是凉风习习，赶紧动手，搞好机箱和散热器。随着年岁的增长，做事情经常倒过来，先弄好框架，不着急焊接

首先机箱闪亮登场，前面已经计算过他的散热孔槽面积比例了：

把设计好的孔位图打印出来、裁剪好

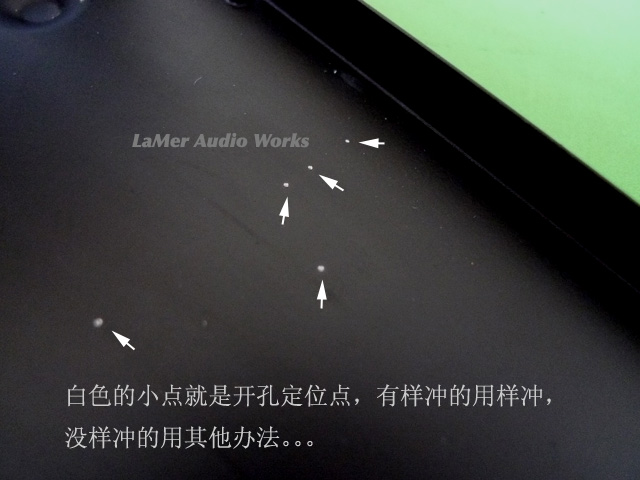

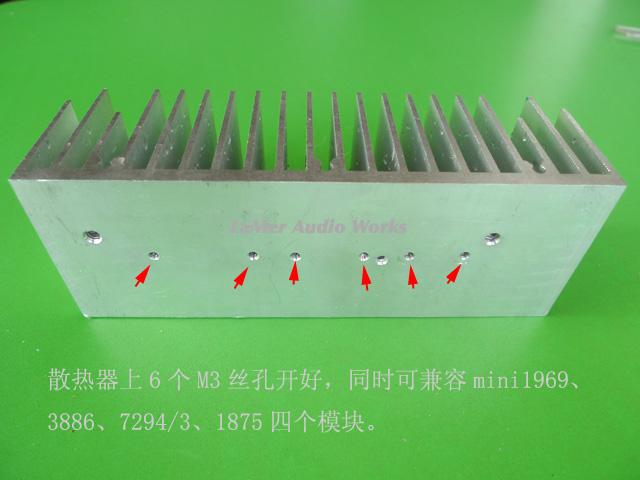

放到散热器上和机箱里，看一下位置，然后定位。定位工具，有样冲的用样冲，没样冲的想起他办法。我个人用惯了小钻头

检查一下定位的结果，是否相符，不符现在改还来得及避免废孔。

准备工具，都是些很普通的家伙什，呵呵，普通diyer一般没那么多专业工具，即使给了专业工具很多也不懂用，这不是diyer的错，我们需要研究更符合没有专业条件、却更适合一般普通diyer适用的合理方法：

工欲善其事、必先利其器。不一定顶级品牌、但一定要质量过关。如果嫌工序麻烦的话，解决办法有4：
1、请人加工；
2、多备几套机箱和散热器，弄坏可以及时更新；
3、买成品；
4、纯灌水

反正口水不要钱也不花时间和精力

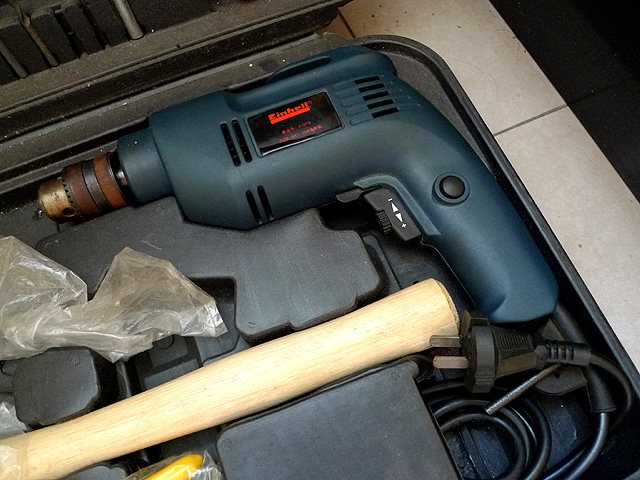

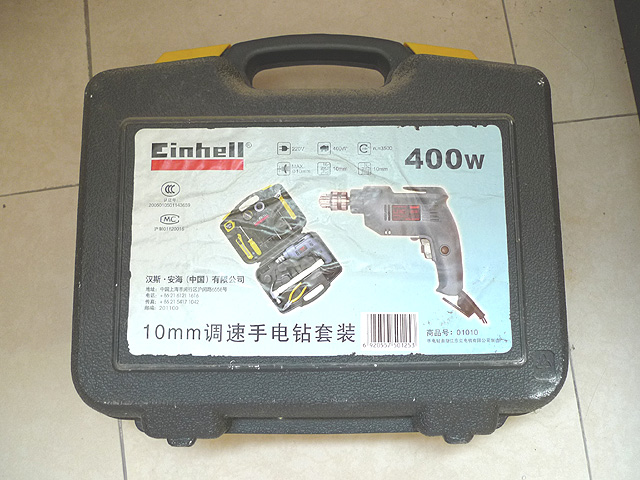

安海（EINHELL）手电钻，麦德龙买的，快10年了，同心度略微变差了些，但问题不大。钻头是镀钴钻（不是钴钻）。
