提示一下：这个电容可不要用独石电容来做......
我多做了一个用独石电容的，数值偏差远了，感觉相当不对，也有嗡嗡响的了，把独石电容换回涤纶电容就好了

还有个问题要请教一下为什么我做出来的板子有轻微的电流声？
排版看着没什么问题啊难道是因为我用的TL074 TL072？？手上没有其他运放
想不通，已经是一点接地了啊实在头疼
附图：


hqqqqq · 发表于 2012-4-6 20:52

今天下班早，试着把低通改了这个该叫超低音炮了，基本听不到什么声音了，都是身体感觉的

现在是这样的 ...
heweikeng.007 发表于 2012-2-4 18:13

好牛的低音控制器。我就缺这个。我也准备仿制一个来试试

heweikeng.007 · 发表于 2012-4-6 20:58

提示一下：这个电容可不要用独石电容来做......
我多做了一个用独石电容的，数值偏差远了，感觉相当不对， ...
heweikeng.007 发表于 2012-2-10 22:42

电流声已经解决，不是前级的问题，是后级的问题，后级已经拆了重做

现在用TDA7293做炮放没有电流声，静如深海，加入了控制器也是很安静，没有可闻噪音

linsl0218 · 发表于 2012-4-6 22:03

楼主的头相是香草世界那里？

heweikeng.007 · 发表于 2012-4-6 23:40

回复 44# linsl0218

广州百万葵园

四眼仔 · 发表于 2012-4-7 19:16

进来关注楼主进度，楼主也是广州的吗，有空真想上门见识一下

hqqqqq · 发表于 2012-4-7 22:22

经过一段时间有以下感受

低音炮的确十分有劲~~劲道十足看电影真的不错，但听歌就有所欠缺了

但是不够 ...
heweikeng.007 发表于 2012-1-9 17:18

克隆的控制器那里有卖

hqqqqq · 发表于 2012-4-7 22:31

今天下班早，试着把低通改了这个该叫超低音炮了，基本听不到什么声音了，都是身体感觉的

现在是这样的 ...
heweikeng.007 发表于 2012-2-4 18:13

电容，200n，110n，56n没有卖的。那里有卖，可不可以用串联和并联的方法来解决。数值偏差一点有没有影响

老烧酒 · 发表于 2012-4-7 23:43

大炮打蚊子

heweikeng.007 · 发表于 2012-4-8 19:45

回复 48# hqqqqq

200n可以用100n两个并联 110n可以用100n和10n并联 56n有卖的，要不用47n+10n并联，但最好还是买个56n的

hqqqqq · 发表于 2012-4-8 21:52

回复 hqqqqq

200n可以用100n两个并联 110n可以用100n和10n并联 56n有卖的，要不用47n+10n并联 ...
heweikeng.007 发表于 2012-4-8 19:45

谢谢，我试试

hqqqqq · 发表于 2012-4-10 19:00

经过一段时间有以下感受

低音炮的确十分有劲~~劲道十足看电影真的不错，但听歌就有所欠缺了

但是不够 ...
heweikeng.007 发表于 2012-1-9 17:18

克隆的控制器哪有卖的

hqqqqq · 发表于 2012-4-11 19:04

今天下班早，试着把低通改了这个该叫超低音炮了，基本听不到什么声音了，都是身体感觉的

现在是这样的 ...
heweikeng.007 发表于 2012-2-4 18:13

按照楼主的设计，我也仿制了一个AWCS低音控制器V2.0.
先上图。等有时间试一下。

hqqqqq · 发表于 2012-4-14 11:56

下班回家接好试音咯~
初步对比：对比版的板子低通斜率原来比我原来的高一点~认真听，是可以响应到200hz左右 ...
heweikeng.007 发表于 2011-12-29 17:50

楼主的控制器实验完毕，总体感觉，低音有力度，速度感好。低音的下潜深度还可以（我的喇叭不行是6.5寸的。如果用12寸的我想会很好）。在大动态时有点过冲。总的来说能做到这样已经是很好了。
要是楼主能把压缩器再加进来，楼主的控制器就更完美了。

heweikeng.007 · 发表于 2012-4-15 10:17

楼主的控制器实验完毕，总体感觉，低音有力度，速度感好。低音的下潜深度还可以（我的喇叭不行是6.5寸的 ...
hqqqqq 发表于 2012-4-14 11:56

是的，大动态时喇叭有可能过冲程，看几场电影下来我的喇叭已经内伤了，现在还得换个喇叭，所以加入个压缩器电路还是有需要的

hqqqqq · 发表于 2012-4-15 17:44

是的，大动态时喇叭有可能过冲程，看几场电影下来我的喇叭已经内伤了，现在还得换个喇叭，所以加入个压 ...
heweikeng.007 发表于 2012-4-15 10:17

期望楼主的压缩器的加入

蝶舞纷飞 · 发表于 2012-4-15 19:29

是的，大动态时喇叭有可能过冲程，看几场电影下来我的喇叭已经内伤了，现在还得换个喇叭，所以加入个压 ...
heweikeng.007 发表于 2012-4-15 10:17

楼主您好，小弟小白一个，有个问题请教，您这控制器线路输出、输入部分怎样与小功放连接？我按楼主的样子，照葫芦画瓢，做好了一个却不会连接～～～～～，请指教，谢谢！
另，炮放的信号输入端是双端子输入的。
详见

heweikeng.007 · 发表于 2012-4-16 09:03

回复 57# 蝶舞纷飞

你这个是什么芯片的放大？
我那个板子只是一个声道的处理，从音源其中一声道引出信号输入控制器，输出接这个的输入就好了

蝶舞纷飞 · 发表于 2012-4-16 09:21

本帖最后由蝶舞纷飞于 2012-4-16 09:26 编辑

回复蝶舞纷飞

你这个是什么芯片的放大？
我那个板子只是一个声道的处理，从音源其中一声道引出 ...
heweikeng.007 发表于 2012-4-16 09:03

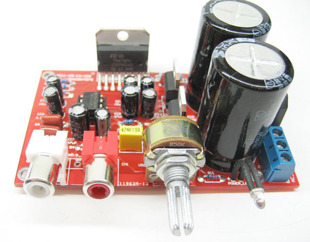

1.0的功放，TDA7294低音炮(成品)功放板，电路采用原装意法半导体（ST品牌）TDA7294音频功率放大，低频处理电路采用德州仪器（TI品牌)NE5532。输入、输出信号不是有L\R吗？怎么接？

永信维修 · 发表于 2012-4-16 10:15

楼主真厉害，图收藏，以后仿一个。20楼那个图就可以了是吗？
