桌面上de迷你小金刚。。。桌面小甲机箱

qinfeng

楼主 您的变压器有多高啊 这个机箱装的下吗

asus52max

不頂不行

kangkangzhu20

用的什么软件画的图啊？封装蛮好看的。

liangliang

很紧凑

LaMer

不好意思，久等了最近很忙，紧赶慢赶终于出炉了，但过程照片比较少，觉得实在没啥好拍的，还请大家多批评指教

续上回，温补管装好，扣到散热器上了，来张合影

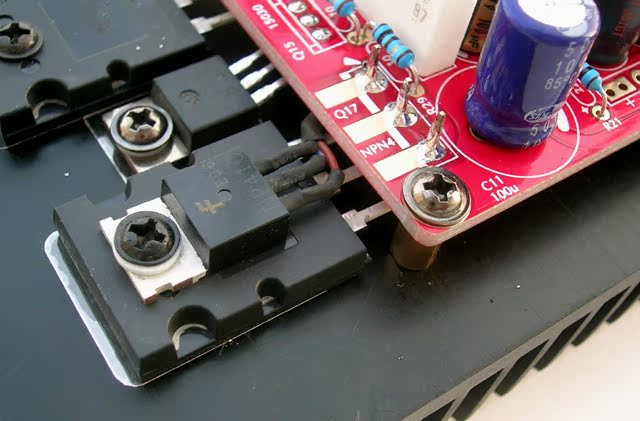

温补管是这么装的，和大管固定在一起，螺丝拉牢，温度感知速度快一些

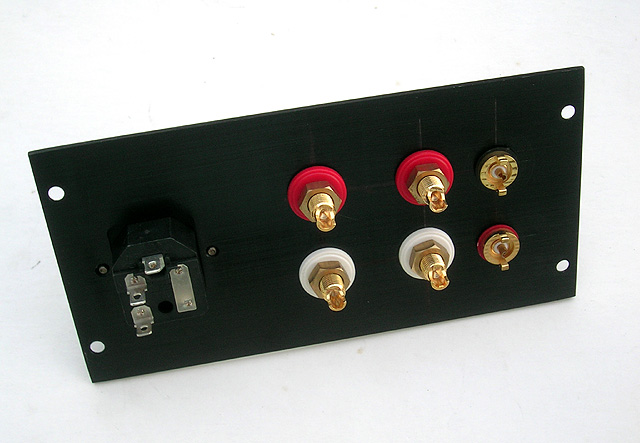

PP的机壳背板



PP的机壳背板内侧



装好了

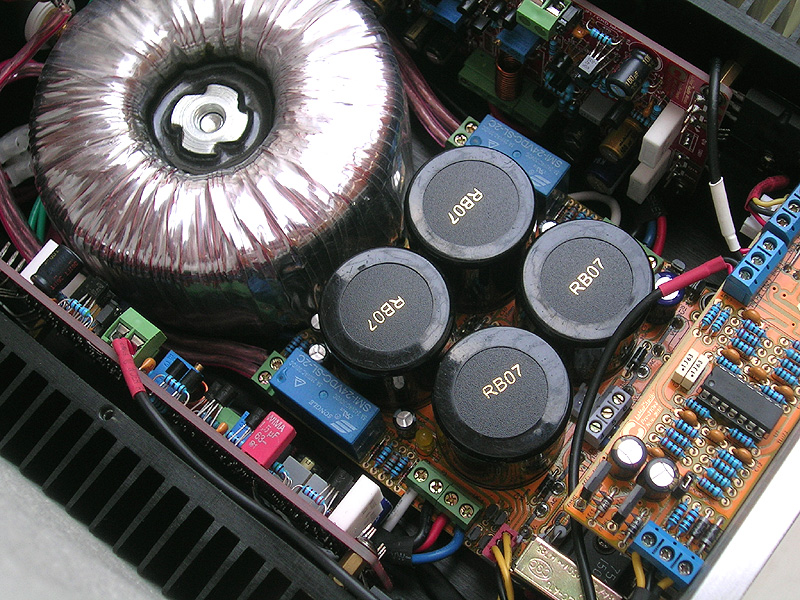

俯视一下



mini的MBL6010前级，采用四运放

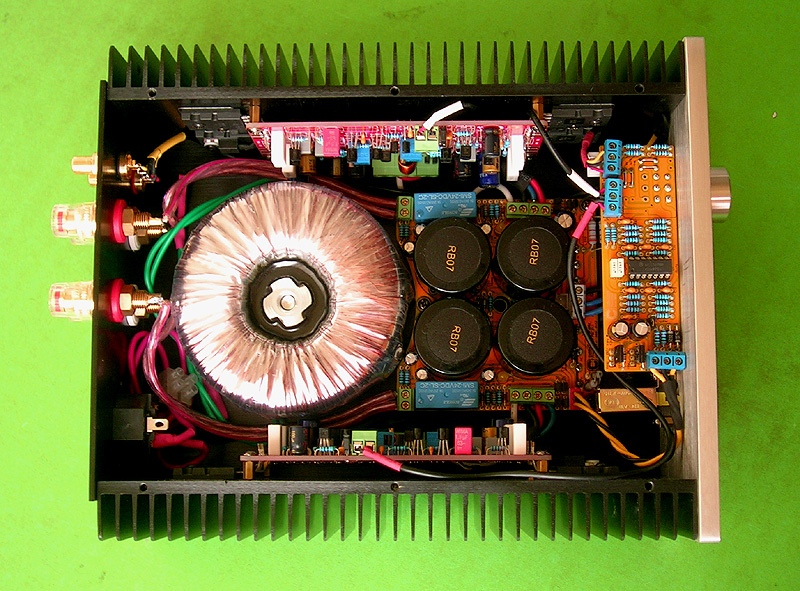

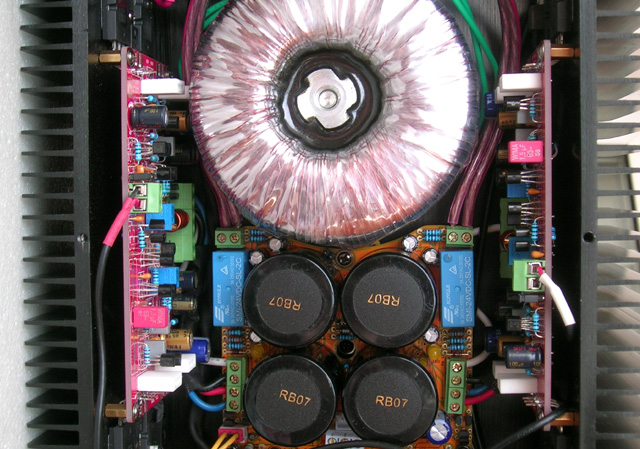

内部放大，紧凑但还算有序，算不上拥挤



整机外观，没拍好



外观另一个侧面



谢谢大家

LaMer

他咋那么漂亮？

ganghejingzhou 发表于 2012-7-4 22:33

   声音也要漂亮，才看着舒服听着舒心

楼主 您的变压器有多高啊 这个机箱装的下吗

qinfeng 发表于 2012-7-4 23:40

   高度是6cm左右

用的什么软件画的图啊？封装蛮好看的。

kangkangzhu20 发表于 2012-7-5 18:41

   是altium10

很小,不好布置

uikyhuang 发表于 2012-7-4 23:05

   看看我的，布置得还行吗？

LaMer

LAMEr兄  你咋不做一声道一片的1969呢 用你的板子我做了几台小甲给朋友了 不能用这样的外置散热机箱是个遗憾 ...

KGB7765240 发表于 2012-7-4 23:21

   谢谢K兄，很高兴和这么多朋友一起玩迷你1969
   一声道一片，是这样的吗？

tieg3023

漂亮！

meilei118

请教一下楼主，板上空继电器的位置上加个俩电感，那在此处的主要作用是什么？见过有机机输出也加同样电感的…

809

对对对 就是这样的  原来你出过样板啊  要是能再小一点就更好了
KGB7765240 发表于 2012-7-7 11:16

同样有这样的想法，

liang1982

回复 47# LaMer


    啥功放板?

LaMer

对对对 就是这样的  原来你出过样板啊  要是能再小一点就更好了
KGB7765240 发表于 2012-7-7 11:16

  是哦，这个机箱里装不下这么大的板。要小成什么样呢？K兄有什么建议能参考一下吗？

请教一下楼主，板上空继电器的位置上加个俩电感，那在此处的主要作用是什么？见过有机机输出也加同样电感的 ...
meilei118 发表于 2012-7-7 16:26

   据说可以抑制喇叭过来的反电动势。不过这里是为了填空补缺

回复  LaMer


    啥功放板?
liang1982 发表于 2012-7-7 17:52

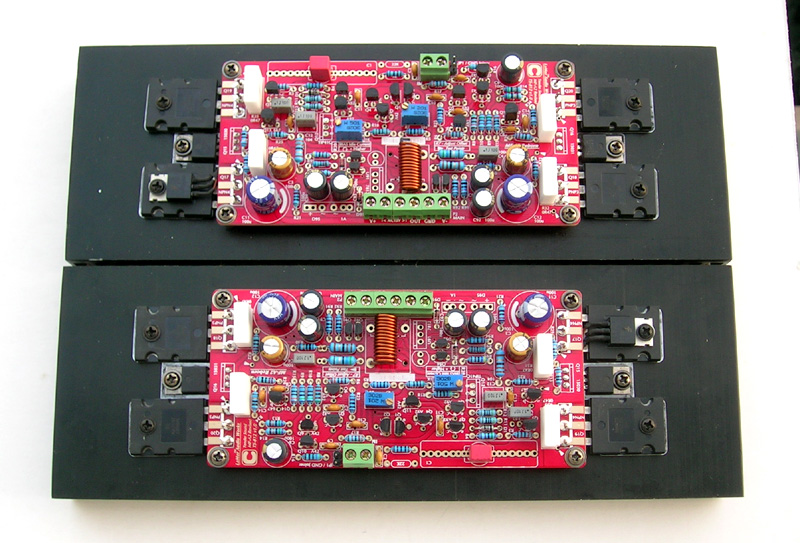

   以前画的几张双并功放板，分别是DM-100、MP-150和A2改进型，五金孔位相互对应、可以互相替换。

超明科技

从实物图看这是平衡BTL功放电路吧,能够做成甲类水平挺高的,把这功放用于电脑放声够发烧!如有条件换成方牛试一下,声音是另一种风格.

飞翔之音

6010前级真不错。

wu98850

LaMer 老师好，高兴见到你的帖子。

1146FRANKY

真的好漂亮

maigao

我用这机箱装了台7293BTL
