[分立后级] 做了一台据说是FM801电路的后级

[复制链接] 查看: 57543|回复: 70

0 主题	1 好友	716 积分

职业侠客 当前离线

Rank: 5 Rank: 5

UID: 15384
帖子: 713
精华: 0
经验: 716 点
金钱: 647 ￥
注册时间: 2006-11-30

发消息

发表于 2019-12-5 15:27 | 显示全部楼层

gzywq 发表于 2019-12-5 15:14
不是据说，确实是fm801，抄板核对过，是对的。

l楼主标题是这样写的，你跟我说没用，得跟楼主说

回复支持反对

42 主题	0 好友	609 积分

职业侠客 当前离线

Rank: 5 Rank: 5

UID: 12098
帖子: 331
精华: 2
经验: 609 点
金钱: 323 ￥
注册时间: 2006-9-7

发消息

发表于 2019-12-14 03:41 来自手机端 | 显示全部楼层

gzywq 发表于 2019-12-5 00:25
黑盒子没有，其他的楼主都99%对了，输出管型号fm 磨了换成fm自编号，晚点画个板做一下。

输出级用 ...

可以将那不一样的百分之一标出来吗？我对这个有兴趣，准备做一个呢

回复支持反对

30 主题	3 好友	2956 积分

罗宾汉 当前离线

Rank: 7 Rank: 7 Rank: 7

UID: 819376
帖子: 2977
精华: 0
经验: 2956 点
金钱: 2894 ￥
注册时间: 2016-9-6

发消息

发表于 2019-12-16 10:25 | 显示全部楼层

本帖最后由 gzywq 于 2019-12-16 10:30 编辑

dida 发表于 2019-12-14 03:41
可以将那不一样的百分之一标出来吗？我对这个有兴趣，准备做一个呢

红色为按实际板上的数据改了。楼主图纸反馈网络对地电阻390改为1k，可能是由于做楼主修改功放的增益，问题不太大。

801电源电压应该是+-70v以上，楼主现在用50v 直接用原板电阻阻值，效果应不能达到fm的效果。

你要仿的要根据你自己实际用的电压修改一下。

回复支持反对

98 主题	0 好友	1481 积分

侠之大者 当前离线

Rank: 6 Rank: 6

UID: 11329
帖子: 2637
精华: 0
经验: 1481 点
金钱: 1379 ￥
注册时间: 2006-8-9

发消息

发表于 2021-10-18 14:03 | 显示全部楼层

天价的原机，大管用的也是街管：5200/1943？？？

回复支持反对

243 主题	35 好友	9368 积分

已绑定手机

青铜剑侠 当前离线

什么都懂一点的杂家

Rank: 8 Rank: 8

UID: 15608
帖子: 10741
精华: 0
经验: 9368 点
金钱: 8624 ￥
注册时间: 2006-12-6

发消息

发表于 2021-10-18 14:27 来自手机端 | 显示全部楼层

600w变压器可以输出250w输出功率感觉不可能

回复支持反对

1 主题	0 好友	7 积分

注册会员 当前离线

Rank: 2

UID: 927069
帖子: 6
精华: 0
经验: 7 点
金钱: 5 ￥
注册时间: 2021-10-25

发消息

发表于 2021-10-26 23:14 | 显示全部楼层

495480180 发表于 2013-8-29 20:31
我的也是AC50V的功放，跟大哥的没法比啊，我的每声道4对大管。这是半成品，还没有完工，只是大部分做好了的 ...

高手，学习了！

回复支持反对

51 主题	7 好友	2034 积分

罗宾汉 当前离线

Rank: 7 Rank: 7 Rank: 7

UID: 4112
帖子: 2502
精华: 0
经验: 2034 点
金钱: 1638 ￥
注册时间: 2005-4-29

发消息

发表于 2022-10-17 22:56 | 显示全部楼层

学习了！

回复

9 主题	3 好友	2903 积分

罗宾汉 当前离线

Rank: 7 Rank: 7 Rank: 7

UID: 838909
帖子: 2986
精华: 0
经验: 2903 点
金钱: 2852 ￥
注册时间: 2017-10-4

发消息

发表于 2022-10-18 00:10 | 显示全部楼层

FM-801 : + - 93 V FM-811: + - 97.8 V

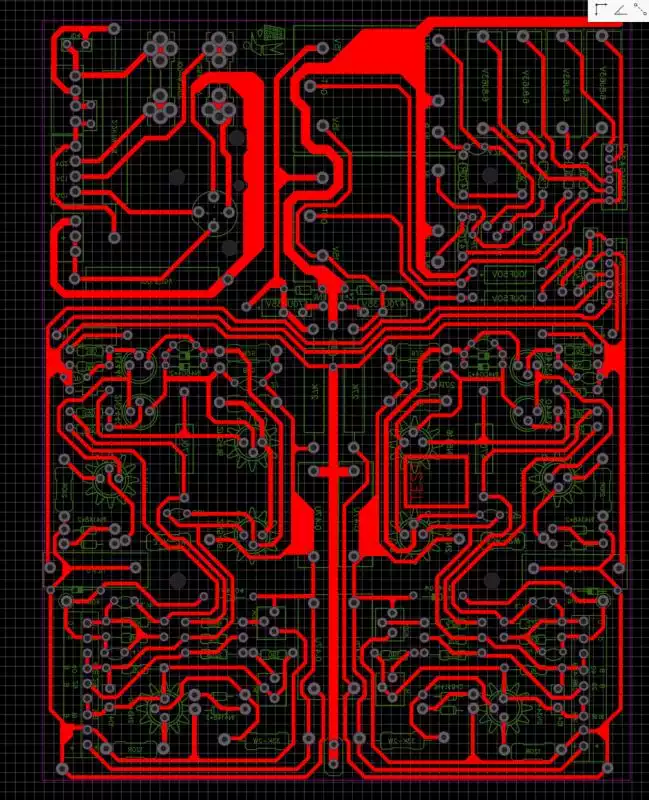

FM-801-PCB 02.jpg

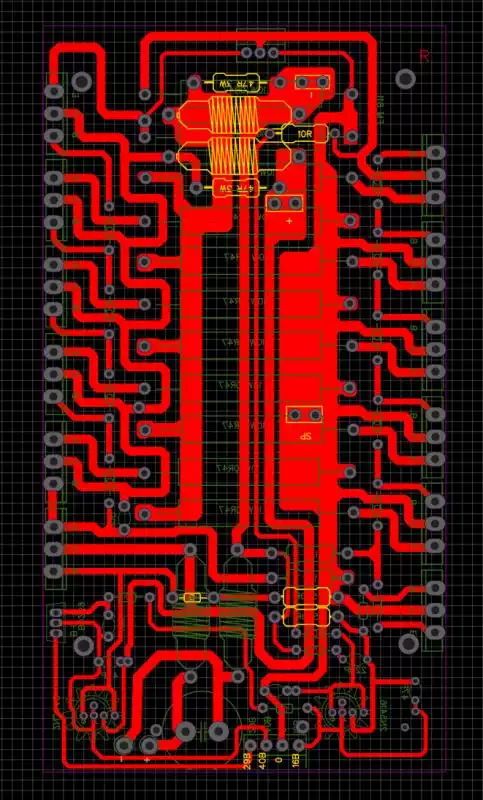

FM-801-PCB 01.jpg

回复支持反对

9 主题	3 好友	2903 积分

罗宾汉 当前离线

Rank: 7 Rank: 7 Rank: 7

UID: 838909
帖子: 2986
精华: 0
经验: 2903 点
金钱: 2852 ￥
注册时间: 2017-10-4

发消息

发表于 2022-10-18 20:29 | 显示全部楼层

http://amp8.com/tr-amp/foreign/fm-acous/fm801a.htm

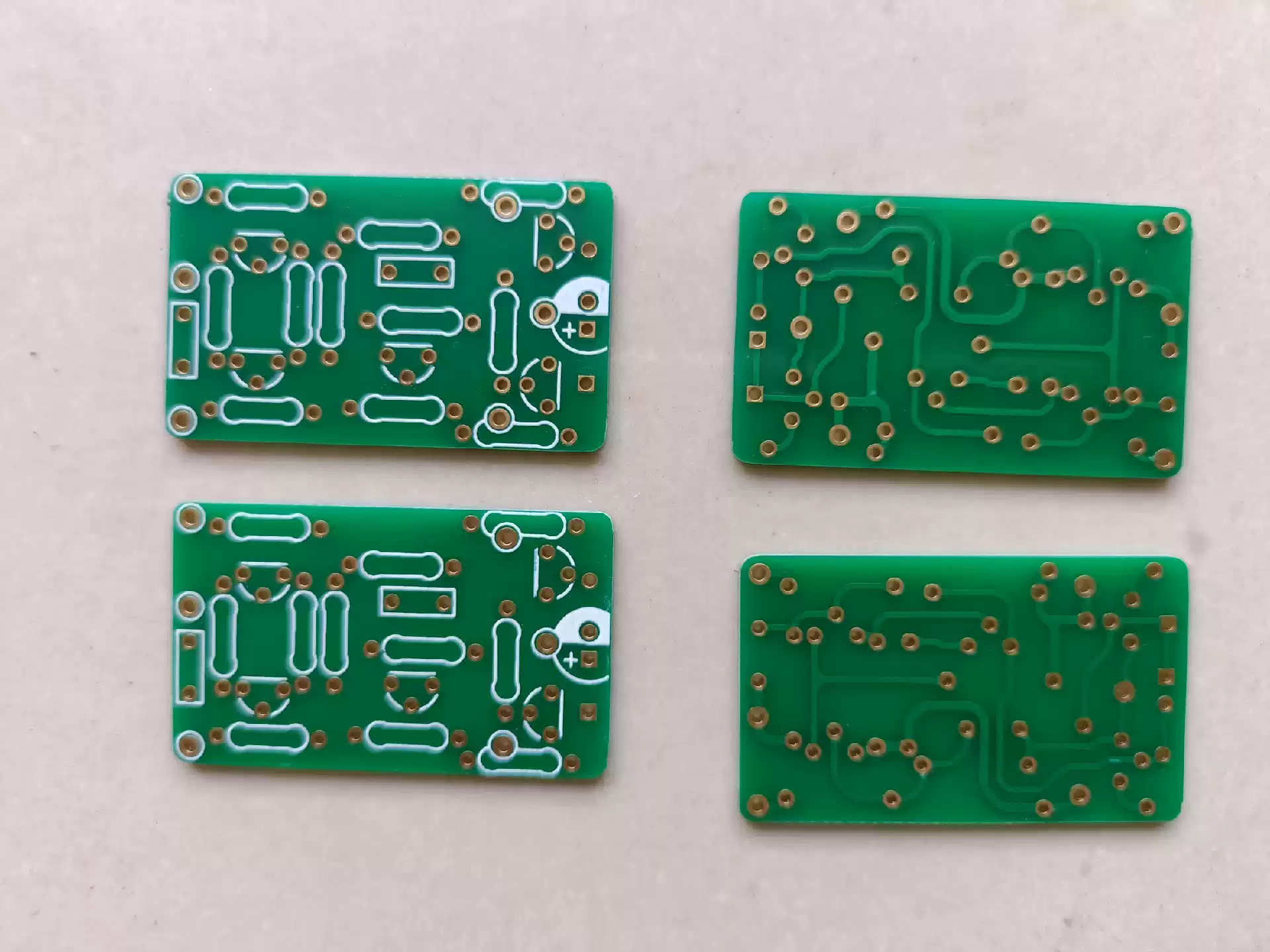

FM-801电压放大板 A.rar (293.49 KB, 下载次数: 172)

回复支持反对

9 主题	3 好友	2903 积分

罗宾汉 当前离线

Rank: 7 Rank: 7 Rank: 7

UID: 838909
帖子: 2986
精华: 0
经验: 2903 点
金钱: 2852 ￥
注册时间: 2017-10-4

发消息

发表于 2022-10-19 22:22 | 显示全部楼层

http://amp8.com/tr-amp/foreign/fm-acous/fm801a.htm

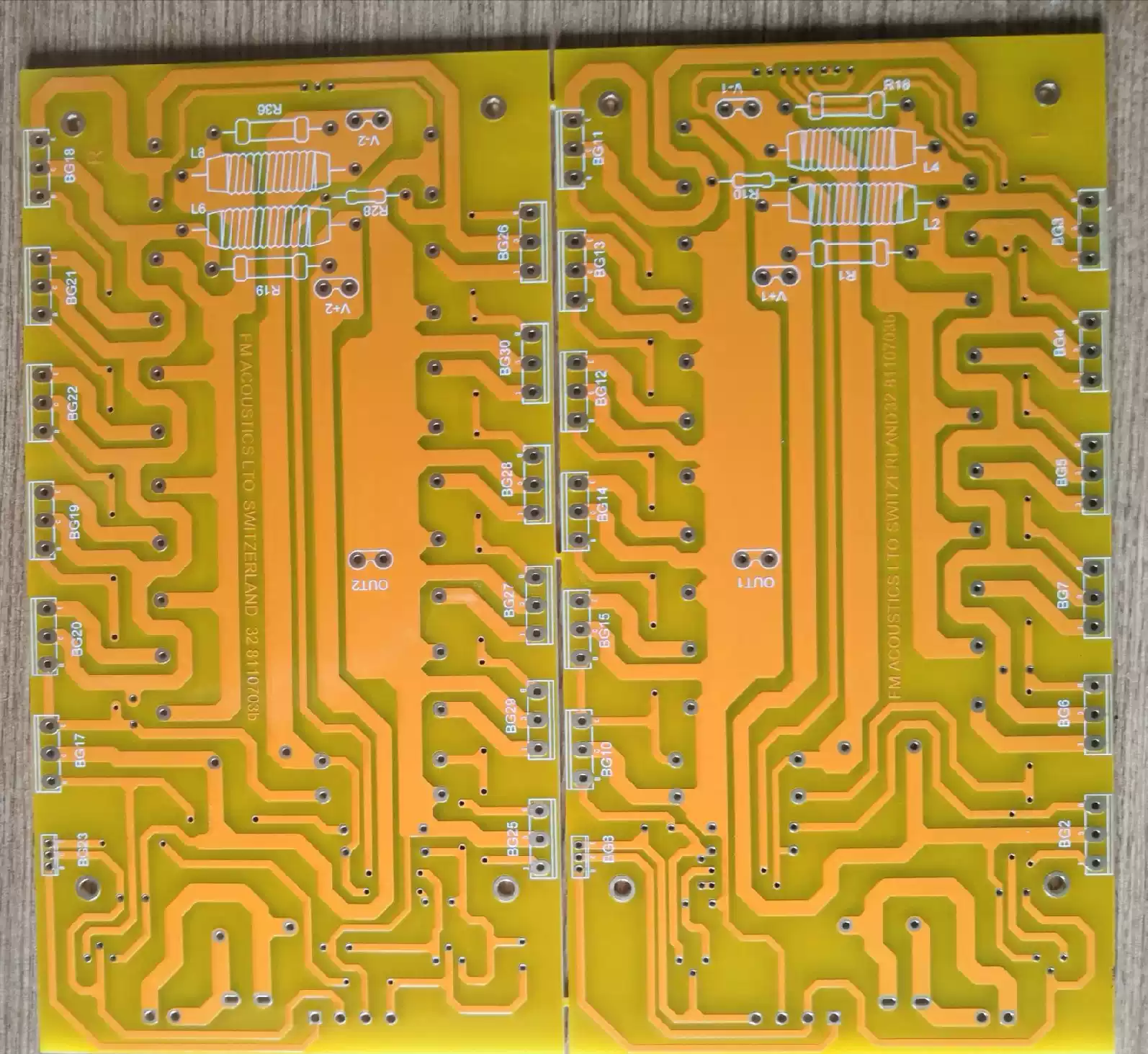

FM-801 功率放大板 01.rar (63.93 KB, 下载次数: 130)

回复支持反对

51 主题	1 好友	1065 积分

已绑定手机

侠之大者 当前离线

Rank: 6 Rank: 6

UID: 9025
帖子: 1269
精华: 0
经验: 1065 点
金钱: 713 ￥
注册时间: 2006-4-30

发消息

发表于 2023-1-22 00:50 来自手机端 | 显示全部楼层

感谢分享

回复
