机子工作不正常啊，帮帮忙。电流、偏置

老天狼 · 发表于 2013-2-6 14:47

本帖最后由老天狼于 2013-2-6 14:49 编辑

那就对了，调整R13阻值，降到300试试，有效果的话可以降到200。可以一点一点的调。先让R10/R14的压降到0.4-0.5V

llingyi · 发表于 2013-2-6 14:50

Vbe电压值
Q8 0.3V
Q12  0.37V
Q13(mje15030)  0.9V
Q14(mje15031)  0.75V

zzdlxx · 发表于 2013-2-6 14:51

（调3296，电流没变化，继续调，调到某个位置电流突然很高,）.自激现象。短路输入端试一试。或许看哪只管子VBE不正常，在附近找原因，

zzdlxx · 发表于 2013-2-6 14:56

Vbe电压值
Q8 0.3V
Q12  0.37V
Q13(mje15030)  0.9V
Q14(mje15031)  0.75V。
工作不正常。我的一台功放以前也是这样，直接一对功放管就好了。还是有自激现象，加大消振电容，或消振电阻试下。

llingyi · 发表于 2013-2-6 14:59

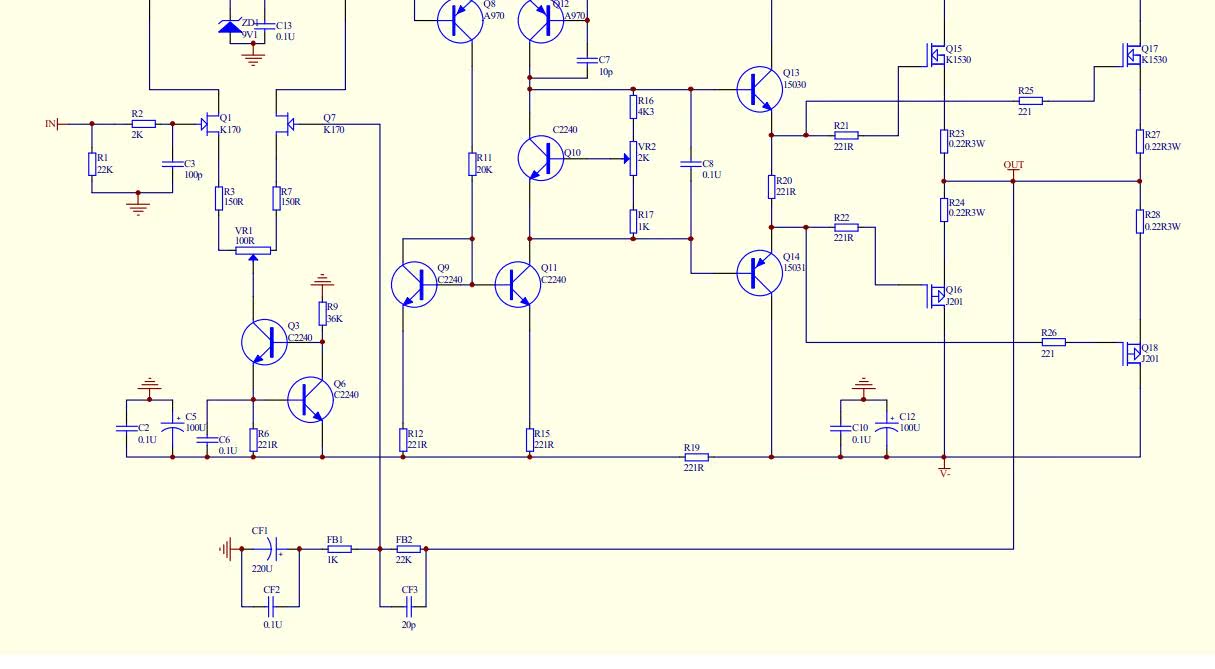

反馈部分的线路图

llingyi · 发表于 2013-2-6 15:00

现在就一对大管
njw0302g/0281g对管

zzdlxx · 发表于 2013-2-6 15:02

电压放大级没工作，后级肯定调不起来。的费些时间慢慢改

lsqtzj · 发表于 2013-2-6 15:07

第一级R4\R8电压低了，Q8、Q12Vbe电压值不正常，管子没导通

llingyi · 发表于 2013-2-6 15:27

Vbe电压值
Q8 0.3V
Q12  0.37V
Q13(mje15030)  0.9V
Q14(mje15031)  0.75V。
工作不正常。我的一台功放 ...
zzdlxx 发表于 2013-2-6 14:56

现在的心情是象南方的天气，阳光明媚啊，

，
C7并上个33P，一切OK了，非常感谢大家哦

，感谢，感谢

老天狼 · 发表于 2013-2-6 15:31

恭喜恭喜

llingyi · 发表于 2013-2-6 15:39

本帖最后由 llingyi 于 2013-2-6 15:41 编辑

中点乱跳，原来是自激。感谢几位啊

不过电阻参数也改了不少
上偏电阻R16=2.2K
下偏电阻R17=220R
R4=1.5K
R8=1.5K
R13=330R
R20-120R
C7=4
就按这些参数去听了，这几天拆电阻拆到怕了。

zzdlxx · 发表于 2013-2-6 15:52

呵呵在末级功率电阻上并入数字表200mv档上，继续加大电流，监测电压。有时达到一定电流还会有突变的

llingyi · 发表于 2013-2-6 15:56

冷机，现在上到每管80ma，热机会下到40多ma。再加大看看

llingyi · 发表于 2013-2-6 16:06

中点很稳定，1mv ，电流上到每管600ma了，也很稳定，散热器烫了，不再继续加大

zzdlxx · 发表于 2013-2-6 16:07

那ok了

飞天狼001 · 发表于 2013-2-6 16:22

可喜可贺！可以好好过年了。
每管电流上到600mA，应该比较好听了。

llingyi · 发表于 2013-2-6 16:30

，搞好了，挺开心的

569717767 · 发表于 2013-2-6 17:42

大家找到问题的根本原因了吗？不见得啊！自激是解决了，通过33P对冲---这样会大大降低本放大器频宽，就是高音会不通透，速度减慢---这就不是一个很好的放大器了！
仔细研究吧，自激是怎么产生的，这个基本不是滤波或者走线或者干扰所带来的（这几种带来的自激不会这么强烈），而纯粹是R13这个设置不当的电阻，使Q8 b-e极形成了一个正反馈导致，因此应该去掉它，然后这个33P也可以去掉或者尽量减小，这样你这个电路基本上才合格了！OK。信不信由你啦。

llingyi · 发表于 2013-2-6 17:47

R13怎么改呢？试过用150R，现在是330R

569717767 · 发表于 2013-2-6 17:50

另外不要一味把末级电流取的太大，超过200ma基本都不明智！如果大末级改善了音质的话，只能说明前面做的不够好。
