学习MBL6010电路图时的几个疑问

mxmx2158 · 发表于 2012-5-2 15:19

回复 lujunweilu

不必纠结，看一下毛毛的新版PCB不就知道了吗？
zjmcxf 发表于 2012-5-1 19:30

哪里能看到?

zjmcxf · 发表于 2012-5-3 14:40

本帖最后由 zjmcxf 于 2012-5-3 18:55 编辑

回复 56# lujunweilu

是 10+100

zjmcxf · 发表于 2012-5-3 14:42

回复 57# mxmx2158

毛毛版PCB拿在手上能看到。

lujunweilu · 发表于 2012-5-3 23:17

那我的图是对的，就搞不懂为啥做出来不好听，低音死，高音刺，可能单面地线不足吧，准备搞个双面，718电阻换成DEAL试下

zjmcxf · 发表于 2012-5-4 08:56

回复 60# lujunweilu

电路图虽然是对的，但是最好参照原机布线。绝对不关电阻的事，DEAL电阻个性很强哦！

suyean · 发表于 2012-5-5 00:30

回复 61# zjmcxf

电路图对什么啊，6010是主放大与输出之间有调节电位器的

zjmcxf · 发表于 2012-5-5 10:48

本帖最后由 zjmcxf 于 2012-5-5 11:00 编辑

回复 62# suyean

我有两套毛毛的6010PCB，没有看到主放大与输出之间有调节电位器的。

lujunweilu · 发表于 2012-5-5 13:39

回复 61# zjmcxf

718用了几次。精度比DEAL差好多，

lujunweilu · 发表于 2012-5-5 13:41

回复 61# zjmcxf

718用了几次。精度比DEAL差好多，这次改电阻，做双面板，双面板手工做起来真难呀，电容过孔无从下手

yangl · 发表于 2012-5-5 14:04

回复 63# zjmcxf

简化版可能没有，原版是有的

suyean · 发表于 2012-5-5 14:26

回复 zjmcxf

简化版可能没有，原版是有的
yangl 发表于 2012-5-5 14:04

嗯，这个正确；还是看看毛毛的帖子吧，上面有原机的图片，对比一下电路；

eversound · 发表于 2012-5-6 02:50

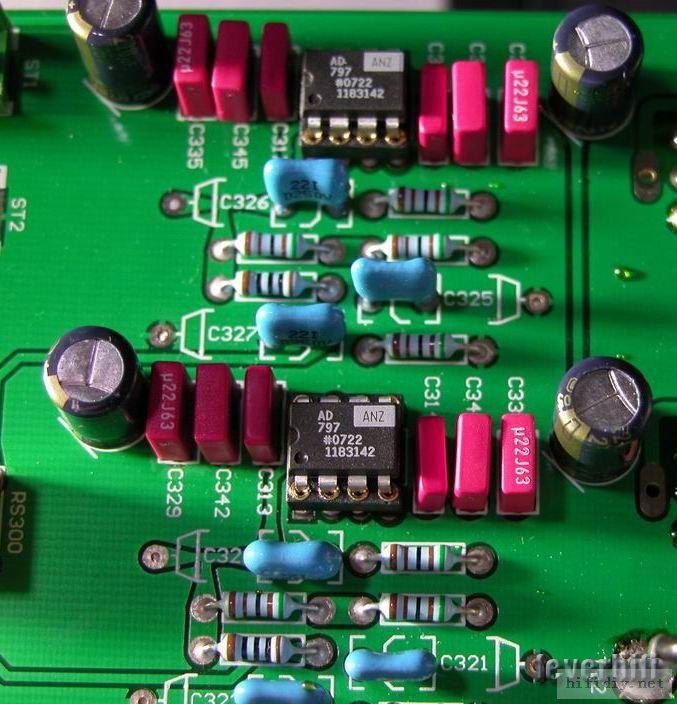

看图是5534缓冲输出,但是实际上毛毛版现在都是797缓冲输出，所以琢磨不透。
zjmcxf 发表于 2012-4-18 16:50

你看的这个是老版的MBL6010，是以前飘版仿的。

eversound · 发表于 2012-5-6 02:53

对比电路图片反馈那个电容也不是100P
suyean 发表于 2012-4-18 16:15

原机是22P，这里用100P是当时阿林和毛毛他们校声是选用的，100P声音温暖圆润些，用22P声音细腻些细节多些，MBL6010对元件比较敏感，可根据自己的听音喜好适当调整，适合自己的才是最好的。

eversound · 发表于 2012-5-6 03:08

本帖最后由 eversound 于 2012-5-6 03:59 编辑

感谢楼主！发MBL6010电路图，每次在坛上看这些电路图都有疑问，但自已没有去diy，也没有上坛提问。
现在解 ...
mao1918 发表于 2012-4-30 21:02

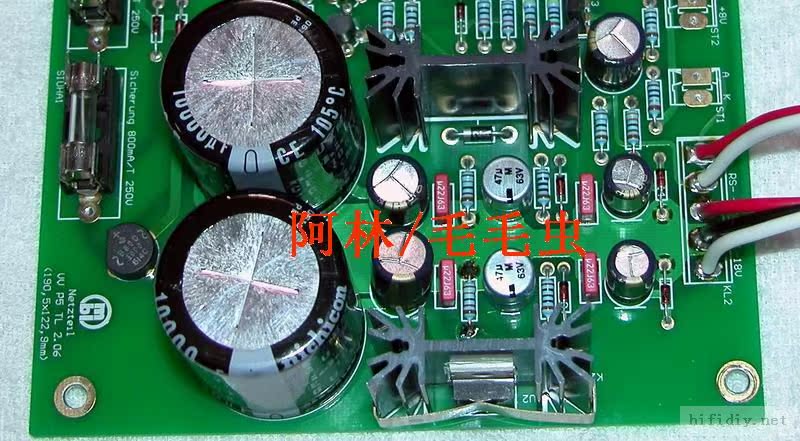

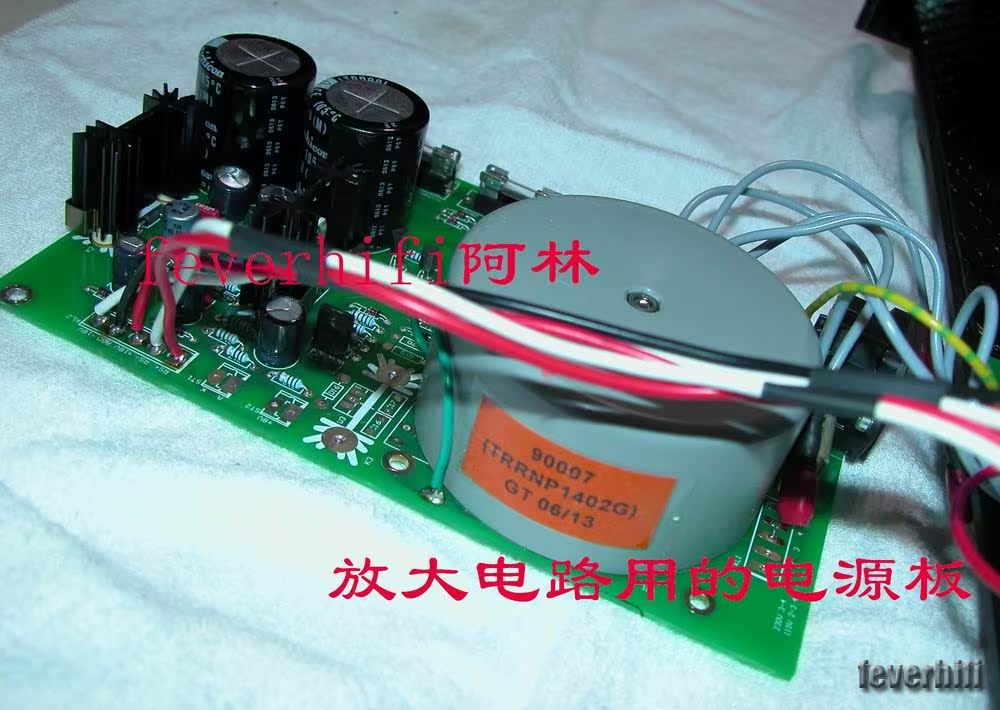

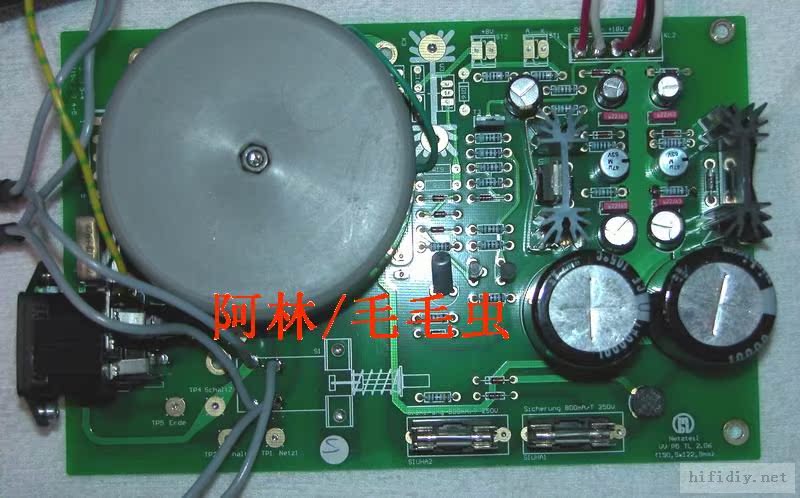

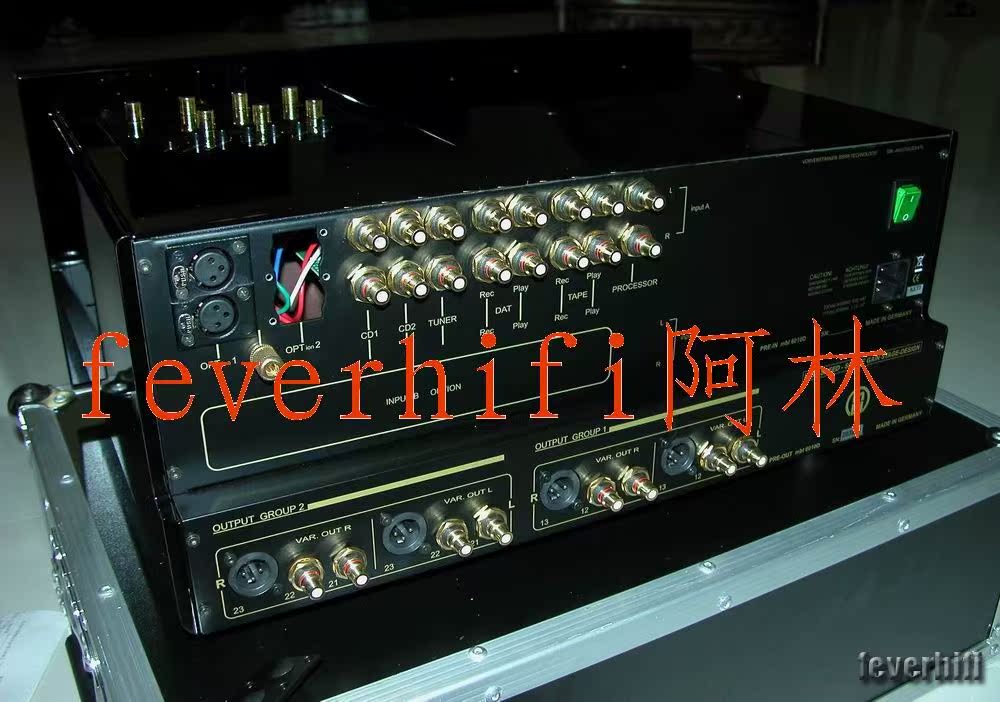

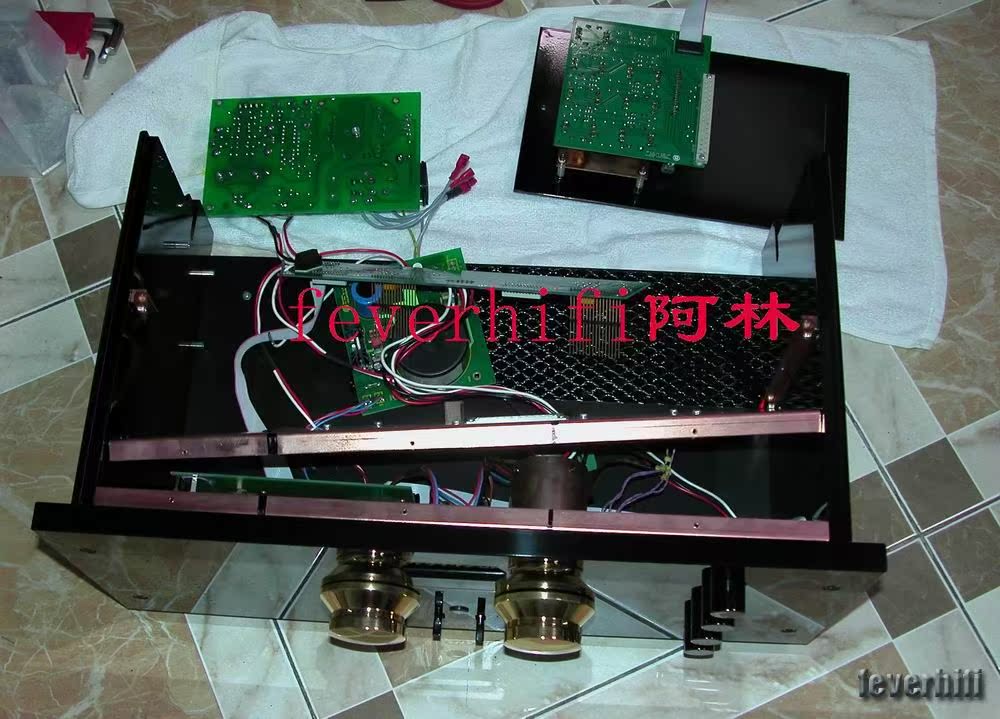

丽特版还不如简化版，毛毛的版本和阿林拆了13万的机子抄的，电路完全正确，只是参照原机校声改了个别参数，比如反馈用100pF，电源退偶用3300uF，等，如果自己懂得校声这些部位的元件可以自己尝试，以满足自己个人的听音偏好。

zjmcxf · 发表于 2012-5-6 10:01

回复 67# suyean

那个截图就是毛毛的6010PCB，没有看到主放大与输出之间有调节电位器的！我说的是信号通道，你不会是说调输出中点为零的电位器吧？

zjmcxf · 发表于 2012-5-6 10:04

昨晚把简化版装入机箱，结束裸奔。

xueshan · 发表于 2012-5-6 10:17

看着很漂亮好声音也需要好料养眼

suyean · 发表于 2012-5-6 14:58

回复 71# zjmcxf

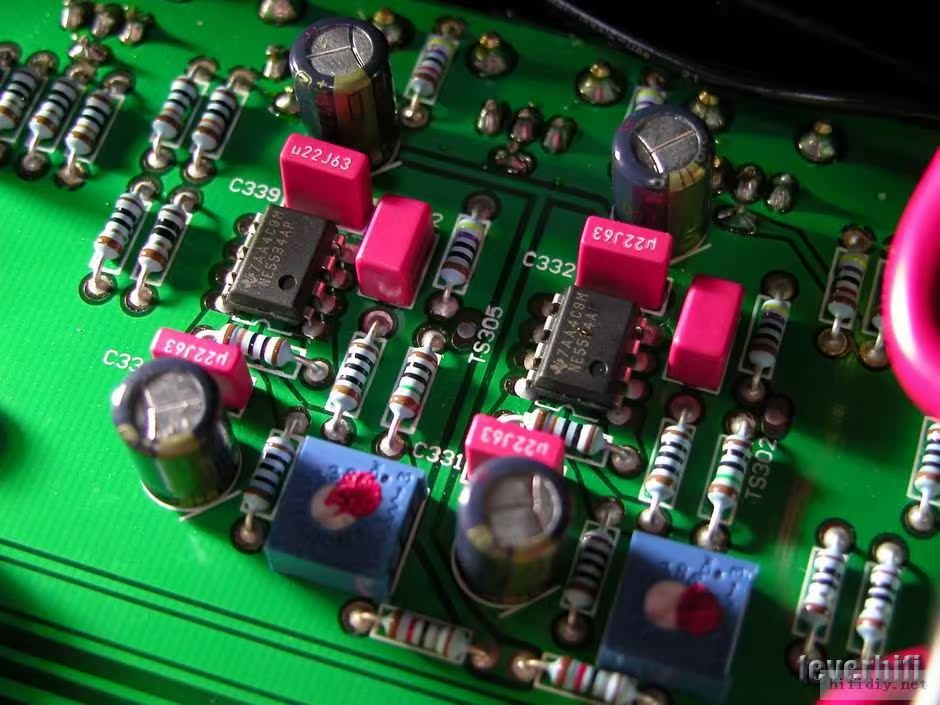

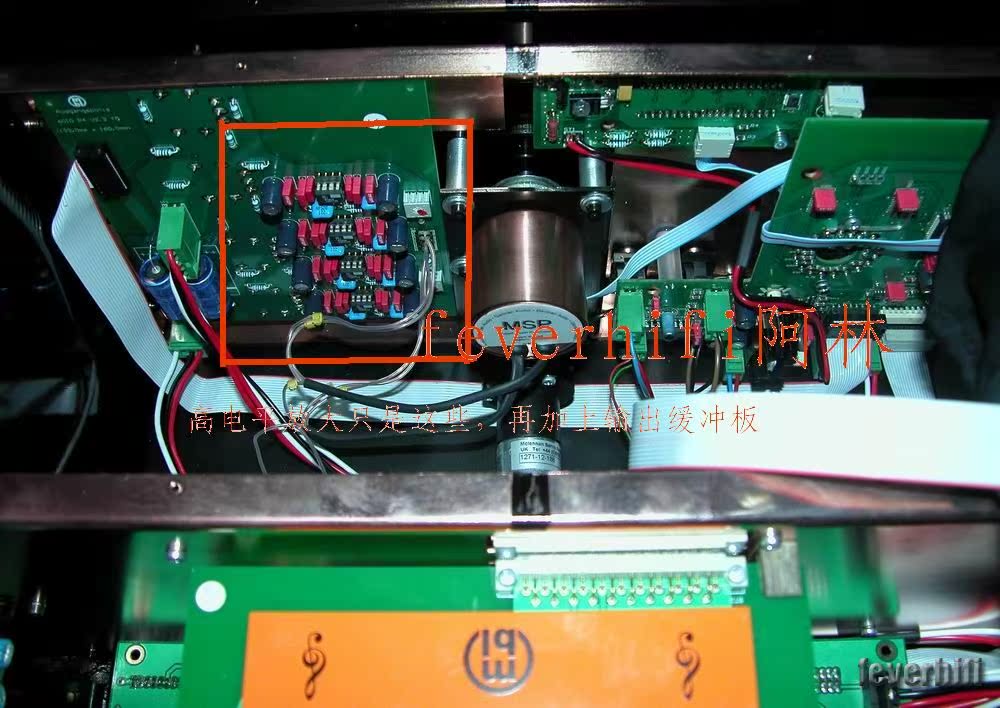

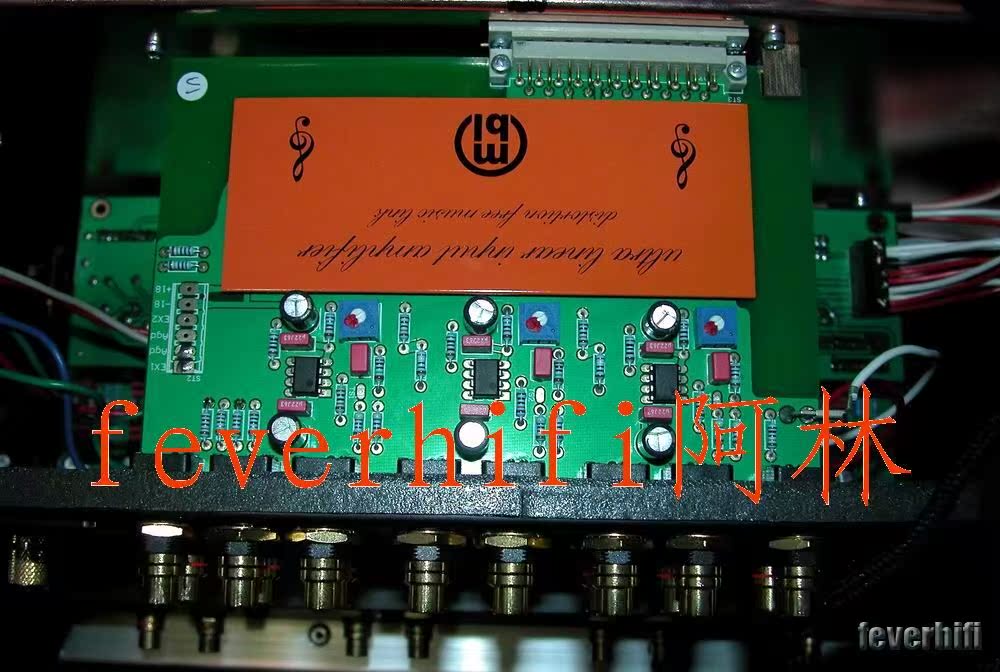

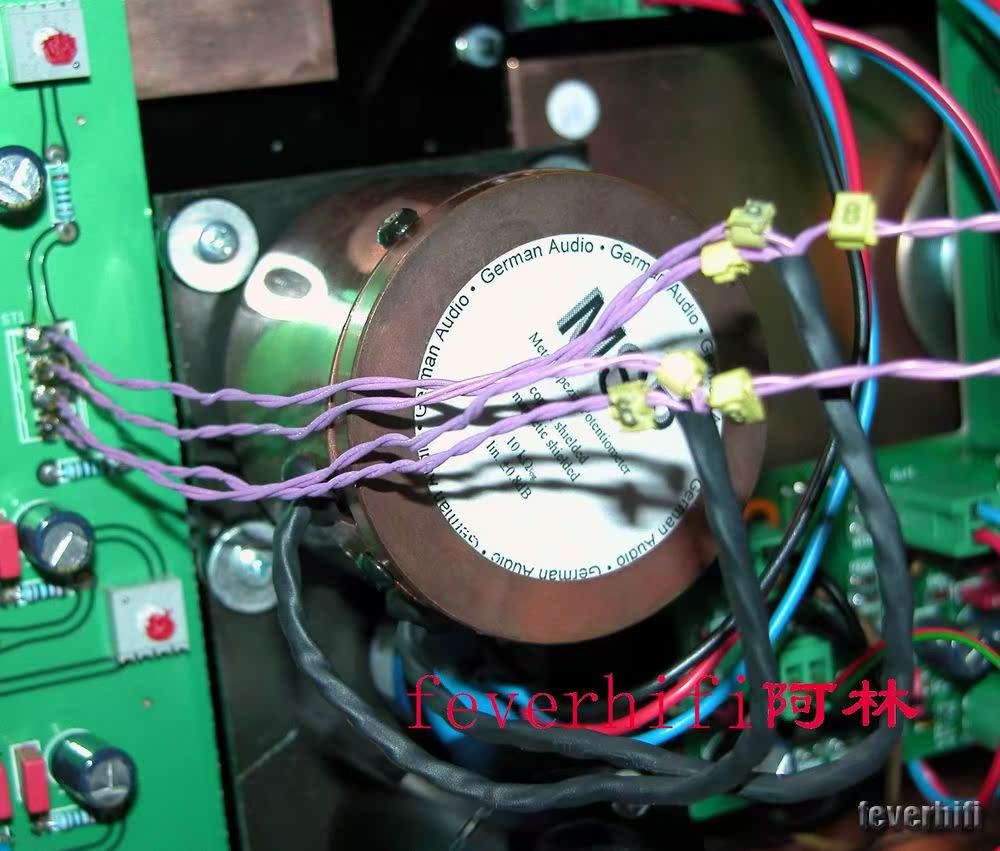

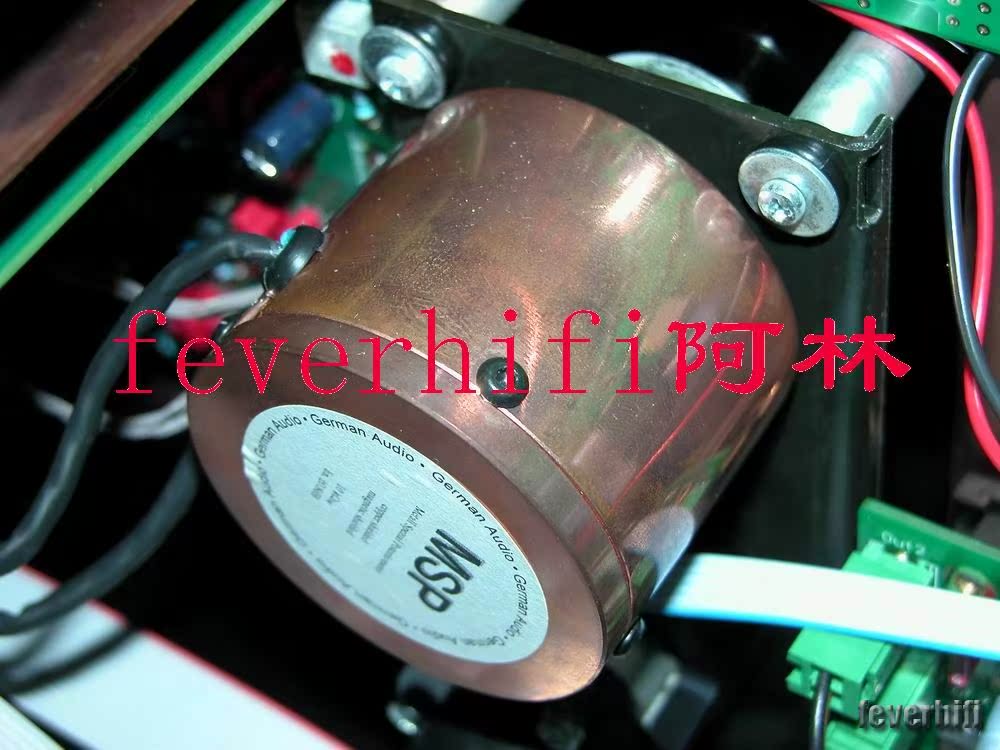

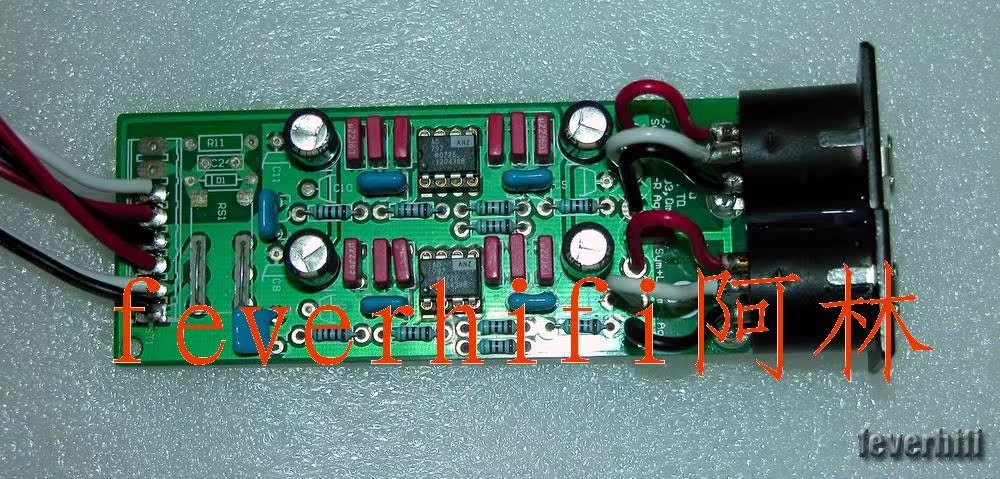

兄台，你应该仔细看主放大电路板，主放大797就经这个调节电位器再到输出板;另外调零部分的电路也有错误！

mxmx2158 · 发表于 2012-5-6 15:30

回复 70# eversound

最后两张图貌似不是6010的,

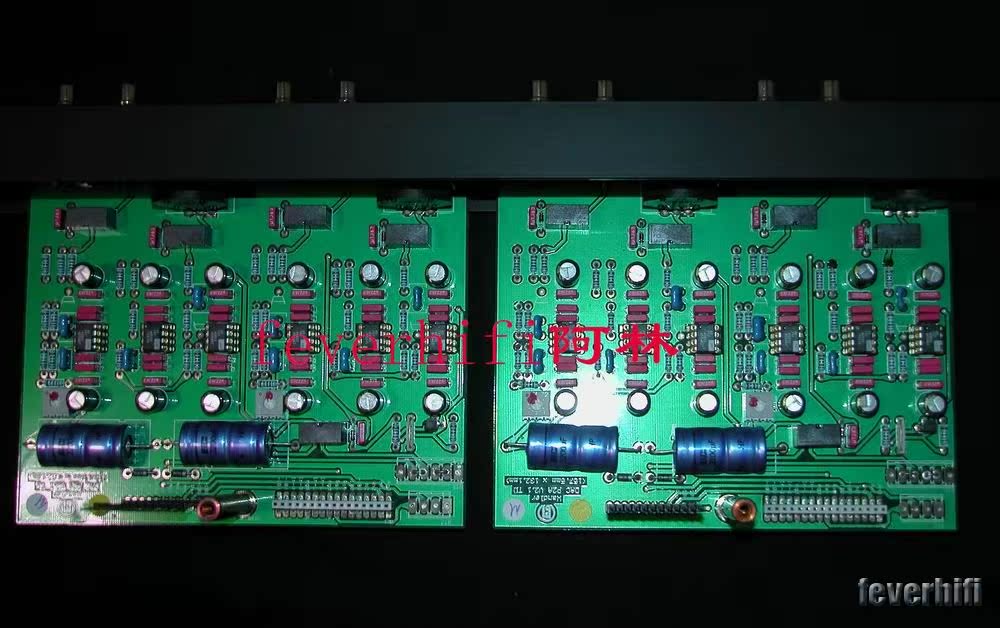

不知掌柜大大能否上2张现在毛毛版的主放板,正反面清晰大图?咱学习学习...........谢谢!!!!!!!!

zjmcxf · 发表于 2012-5-6 16:12

回复 74# suyean

谢谢提醒！有空我根据毛毛的PCB画张电路图出来。
