实战超级IC耳放：TPA6120 ！兼送PCB！

hai4you

支持杰仔。

simmconn

你真勇敢啊，文章不看就回答问题了。不知你有没有看我写的就真？再看一次。
杰仔 发表于 2009-12-2 12:25

呵呵，只看见你四脚朝天焊了一次——EPAD没有接任何地方；又见你的PCB上对应EPAD的地方被阻焊盖着——请问如何焊接EPAD呢？

另外，本人小学语文没有学好，不懂你说的“就真”是什么意思。

bbp

这样的PCB，IC迟早要烧掉，呵呵

多看几眼TI写的数据文档吧，上面有说咋样做EPAD封装的

杰仔

呵呵，只看见你四脚朝天焊了一次——EPAD没有接任何地方；又见你的PCB上对应EPAD的地方被阻焊盖着——请问如何焊接EPAD呢？

另外，本人小学语文没有学好，不懂你说的“就真”是什么意思。
simmconn 发表于 2009-12-2 12:47

既然没看，俺也不必解释了。就这样吧，你认为是啥就啥！

杰仔

这样的PCB，IC迟早要烧掉，呵呵

多看几眼TI写的数据文档吧，上面有说咋样做EPAD封装的
bbp 发表于 2009-12-2 12:54

封装我还是懂滴，只是我不会画找人画出来而以。真是的，有些人，看见你手上没手机就以为你不会打电话。

迟早？哈哈，你说的我知道，IC底是裸铜，与PCB裸铜有导热硅脂紧压，温度很低。我都听了快几个月，你来帮我把它烧了。再告诉你一事，用GOOGLE查找一下TPA6120的图片，非常多国外DIY这个IC的人的作品，IC都直接裸着，与封装压根无关，这IC本身就不是高温的。

bbp

封装我还是懂滴，只是我不会画找人画出来而以。真是的，有些人，看见你手上没手机就以为你不会打电话。

迟早？哈哈，你说的我知道，IC底是裸铜，有导热硅脂紧压，温度很低。我都听了快几个月，你来帮我把它烧 ...
杰仔 发表于 2009-12-2 12:59

哦米拖佛，阿门，哈利路亚。。。真主保佑你。。。

杰仔

想要一套。

准备改成电池供电。
hifi8 发表于 2009-12-2 12:37

电池供电好，支持你做。不过俺这个都以常规供电作一切调音的准则，也符合更多人的需要，所以不打算做成电池或是单电改双的设计了。

杰仔

哦米拖佛，阿门，哈利路亚。。。真主保佑你。。。
bbp 发表于 2009-12-2 13:03

嘿，不需要，不拜神，俺讲科学的，不是读死书，书叫你上锣丝你就不能用胶水的哪种。还有，不知道你认不认中文的，我文中已经说过这是测试版，用来做测试对比的。俺对某些人是忍不了不客气地说话的。

杰仔

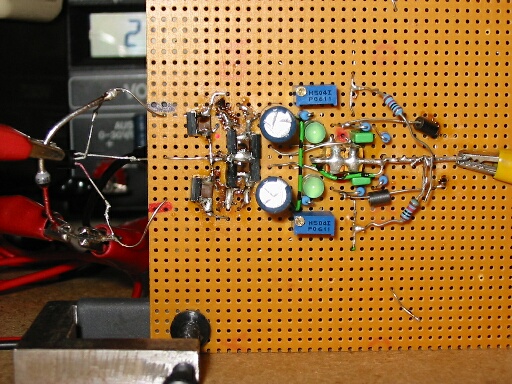

上些国外制作的图片，均来自GOOGLE，bbp 快来保佑一下， 跟他们也说下没按封装做，你迟早会烧的吧









PCB

simmconn

封装我还是懂滴，只是我不会画找人画出来而以。真是的，有些人，看见你手上没手机就以为你不会打电话。

迟早？哈哈，你说的我知道，IC底是裸铜，与PCB裸铜有导热硅脂紧压，温度很低。我都听了快几个月，你来帮 ...
杰仔 发表于 2009-12-2 12:59

一语中的了，这就是DIY和产品开发的区别。DIY只要我自己这块板工作就行，我“觉得”它工作正常就行。

另外不要老外怎样就怎样，老外的DIY水平未必比国人高，还是要自信一点，自主一点。

luzhu

呵呵，楼主，凡事能做好点就做好点了。虚心接受人家的意见也不错啊。能用并不代表没错哦。火气还挺旺。哈哈
不客气说声：就你这对事对人态度，作品好不到哪去！
在现在这个社会，文盲很少了，产品开发门槛很低，一个耳放IC，焊几个电阻，供电，出声了。要学学现在流行的那句“咱卖的不是产品，是人品！”o(∩_∩)o

杰仔

这样的PCB，IC迟早要烧掉，呵呵

多看几眼TI写的数据文档吧，上面有说咋样做EPAD封装的
bbp 发表于 2009-12-2 12:54

还是哪句话，你看了我写的文字没有？不必再对你这种说明不看就张口就来的人尊重了。这是测试版，这不是商品，没有卖过给你与任何人。老外我不认为怎么样，但人家已经做这东西很久了，你去看下烧了没？封装虽然是有要求，我也会在正式版上做标准封装但这不代表一定要这样用才可以用，不客气的说，对于一个测试的东西，你就一个是读死书死读书的人。

看看鬼子的“测试版”土封装，做来做测试，有何不可？知道测试与“开发”“产品”的区别么？

杰仔

呵呵，楼主，凡事能做好点就做好点了。虚心接受人家的意见也不错啊。能用并不代表没错哦。火气还挺旺。哈哈
不客气说声：就你这对事对人态度，作品好不到哪去！
在现在这个社会，文盲很少了，产品开发门槛很低，一 ...
luzhu 发表于 2009-12-2 13:20

你们一伙的吧！相信不是我一个会这样想你滴。  俺从来没说不接受。很多东西我都上文章上写得清清楚楚。他说这东西本来就是要做的，只是不是在测试的时候做，何来接受？作品都是有个清楚的目标这是我本人最了解，总不能为了接受建议而接受？举个例，你拿个烙铁准备焊东西，我走来说，得拿锡丝才能焊吧。然后你说我有啊，还没拿出来。我还对你说，你怎不接受别人的建议呢？！！！！！

如果我也说你这样哪样，其实你也不是这样哪样，你会否接受我的“建议”。最关键一点，该说的都写清楚了，却是有人不看就糊来指指点点。产品好不好我不关心。我不是做产品靠卖东西为生。有人玩我就做给朋友玩。

杰仔

免得再有某些特别人士来搞浆糊，俺再公布一次计划

正式版的PCB，不是测试工程板这个样子，（别把测试版当产品）

·传统线性电源供电，调试中发现这种方式声音相对最容易做好

·结构还是运放+6120结构，整体表现最好，

·内置小型变压器，一体完成，便于实际使用，

·带线路输出，可用作为前级

·带耳机阻抗选择开关，适合某些需要这功能的用户

·双12V供电，对32-300欧的耳机都有很好的推动力

至于电池或是单改双供电方式，不是本次设计考虑的范围，原因多样：结构、性能、音质等。最主要是第一版以最传统的方式去实现，效果最好地满足。

Eugene.C

顶正式版的计划，继续关注。

杰仔

如果相电池版本，可参考TI这个官方版本。

杰仔

给一个好玩的标准版的电路

杰仔

另一种成品，我就奇怪，人家用来做成品的都行，我用来做个测试就不行！

杰仔

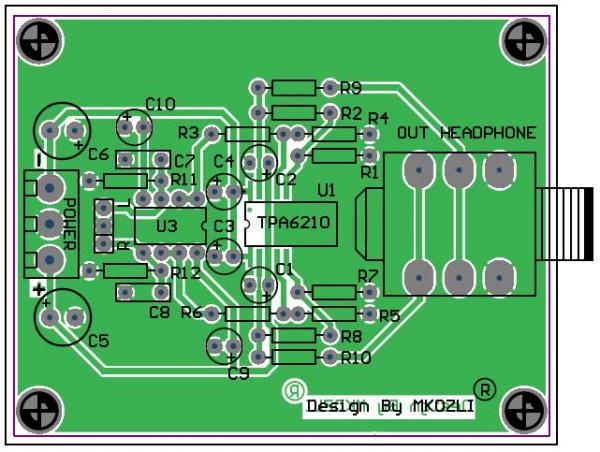

非贴片标准元件的另一种 成品PCB，标准电路，也可以方便做电池供电。
